Ogranicznik przepięciowy — co to jest i jak chroni urządzenia elektroniczne?

Czym jest ogranicznik przepięciowy?

Ogranicznik przepięć, znany szerzej jako SPD, stanowi kluczowy element każdej instalacji elektrycznej, pełniąc funkcję niezawodnego strażnika przed nagłymi skokami napięcia. Jego zadanie jest proste, lecz niezwykle istotne: w razie awarii natychmiast odprowadza nadmiar energii do ziemi, skutecznie niwelując ryzyko drogich w naprawie uszkodzeń sprzętu.

Wewnątrz urządzenia pracują inteligentne komponenty, takie jak:

• warystory tlenkowo-cynkowe,
• iskierniki.

Zmieniają one swoją impedancję w ułamku sekundy, gdy tylko napięcie niebezpiecznie zbliży się do ustalonego progu. Standardowy model składa się z bazy montowanej na szynie TH35 oraz wymiennych modułów, co ułatwia późniejszą konserwację. O skuteczności tego zabezpieczenia decyduje kilka kluczowych parametrów, takich jak:

• napięcie zadziałania,
• wartości prądów In oraz Imax.

To właśnie one określają, jak SPD poradzi sobie z nieprzewidzianymi wyładowaniami atmosferycznymi czy zakłóceniami w sieci energetycznej. Przy doborze sprzętu warto kierować się normami PN-EN 61643-11 oraz PN-EN 62305, które nawiązują do międzynarodowych wytycznych IEC i CENELEC. Niezależnie od tego, czy szukasz ochrony dla prostych obwodów, czy dla bardzo czułej elektroniki, odpowiednio dobrane wersje warystorowe lub iskiernikowe stanowią najlepszą barierę przed niszczycielskimi udarami prądowymi.

Dlaczego warto stosować ogranicznik przepięciowy?

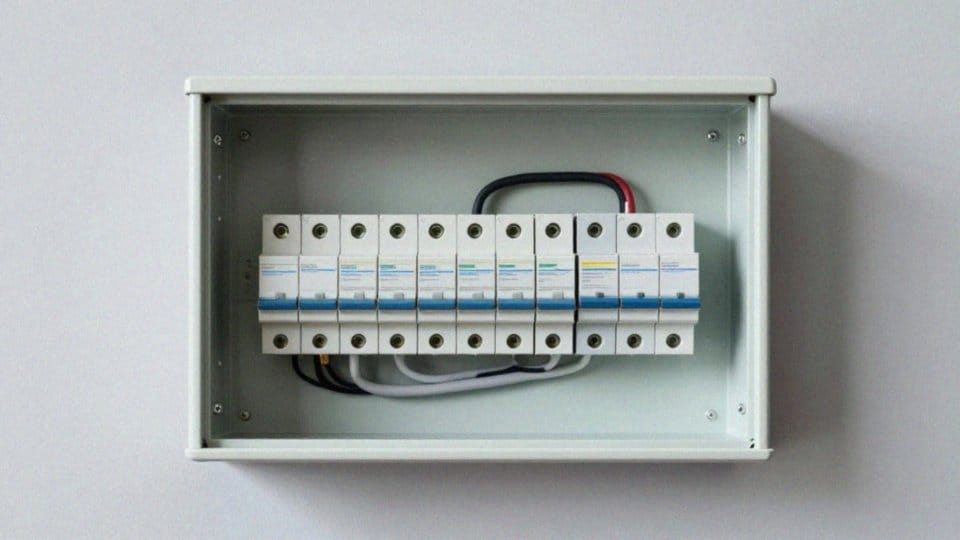

Skuteczna ochrona przeciwprzepięciowa to najlepszy sposób na uniknięcie kosztownych awarii sprzętu elektronicznego, które mogą wynikać zarówno z niespodziewanych skoków napięcia w sieci, jak i wyładowań atmosferycznych. Inwestycja w ograniczniki przepięć przynosi szereg wymiernych korzyści, przede wszystkim:

• drastyczne podnoszenie bezpieczeństwa instalacji,
• eliminowanie ryzyka groźnych pożarów,
• ochrona wyposażenia domów, biur czy rozbudowanych centrów danych,
• zabezpieczenie nawet najbardziej wrażliwych podzespołów, od płyt głównych po zaawansowane sterowniki PLC.

Warto postawić na wielowarstwowe systemy hybrydowe, które bez trudu odprowadzają nawet bardzo silne prądy piorunowe prosto do uziemienia. Aby jednak układ działał bez zarzutu, konieczna jest okresowa weryfikacja stanu technicznego ograniczników, co pozwala skutecznie uniknąć ewentualnych zwarć i niebezpiecznych prądów następczych. Takie podejście gwarantuje pełną ciągłość pracy systemów teleinformatycznych oraz nowoczesnego sprzętu AGD i RTV. Finalnie, stosowanie odpowiednich zabezpieczeń nie tylko znacząco przedłuża życie domowej infrastruktury, ale przede wszystkim pozwala zaoszczędzić fundusze, które w przeciwnym razie trzeba by wydać na wymianę zniszczonych urządzeń.

Jak ogranicznik przepięciowy chroni urządzenia elektroniczne?

Ochrona przeciwprzepięciowa opiera się na szybkim reagowaniu elementów takich jak warystory ZnO czy iskierniki. Gdy urządzenie wykryje nagły skok napięcia, błyskawicznie zmienia swoją impedancję, stając się przewodnikiem, który bezpiecznie odprowadza nadmiar energii wprost do uziemienia. Ten proces, trwający ułamek sekundy, redukuje napięcie w sieci do poziomu, który nie zagraża delikatnej elektronice.

Aby taka ochrona była w pełni skuteczna, stosuje się montaż kaskadowy, który stopniowo wytraca energię fali przepięciowej. Etapy montażu obejmują:

• pierwszy etap, czyli ogranicznik typu 1 (Klasa B/T1), przejmuje główną energię wyładowania atmosferycznego,
• typ 2 (Klasa C/T2) obniża napięcie do bezpiecznych granic rzędu 1–1,5 kV, osłaniając domową instalację,
• urządzenia typu 3 (Klasa D/T3) montuje się tuż przy najbardziej wrażliwym sprzęcie, by wygasić wszelkie resztkowe zakłócenia.

Wybierając odpowiedni osprzęt, trzeba zwrócić uwagę na kluczowe parametry techniczne. Prąd znamionowy In określa odporność na długotrwałe obciążenia, natomiast prąd maksymalny Imax wyznacza górną granicę wytrzymałości urządzenia w warunkach ekstremalnego udaru. Pamiętaj jednak, że nawet najlepszy ogranicznik nie zadziała bez sprawnego systemu uziemienia o niskiej rezystancji, który musi fizycznie przejąć odprowadzany ładunek.

Zastosowanie w rozdzielnicy głównej zabezpieczeń klasy B+C lub T1+T2 stanowi solidną barierę, zapobiegającą stopniowej degradacji izolacji, wypaleniu podzespołów oraz całkowitemu zniszczeniu domowych urządzeń elektronicznych. Szybka reakcja systemu na prąd następczy to gwarancja bezpieczeństwa i trwałości całej infrastruktury elektrycznej.

Jak dobrać ogranicznik do instalacji domowej?

Dobór właściwych zabezpieczeń przeciwprzepięciowych zaczyna się od wnikliwej analizy ryzyka. Kluczowym czynnikiem jest tutaj obecność zewnętrznej instalacji odgromowej oraz stopień narażenia budynku na bezpośrednie uderzenia piorunów. Jeśli Twój dom nie posiada takiej ochrony, najskuteczniejszym rozwiązaniem będzie montaż ogranicznika klasy C (T2) bezpośrednio w głównej rozdzielnicy.

Sytuacja zmienia się, gdy na obiekcie zamontowano piorunochron lub gdy znajdujemy się w strefie podwyższonego zagrożenia. Wówczas konieczne jest stworzenie systemu wielostopniowego, który składa się z:

• typu 1 (B/T1) przy samym przyłączu,
• typu 2 (C/T2) w rozdzielnicy,
• bezpieczników typu 3 (D/T3), które chronią najdelikatniejszą elektronikę wewnątrz pomieszczeń.

Podczas zakupów warto skupić się na kilku parametrach. Przede wszystkim sprawdź:

• prąd udarowy (Iimp) dla typu 1, który informuje o zdolności urządzenia do odprowadzenia energii piorunowej,
• prąd próbnym (In) oraz maksymalnym (Imax) – to one świadczą o odporności sprzętu na przepięcia łączeniowe,
• napięcie ochronne (Up), które musi być wyraźnie niższe od wytrzymałości izolacji Twoich domowych urządzeń.

Każdy komponent musi być zgodny z normami PN-EN 61643-11 oraz PN-EN 62305, co potwierdza wymagany certyfikat CE. W praktyce najlepiej sprawdzą się modele przeznaczone na szynę TH35, najlepiej wyposażone w czytelny wskaźnik wizualny, który pozwoli Ci błyskawicznie sprawdzić stan pracy ochrony bez zaawansowanych pomiarów. Pamiętaj jednak, że nawet najlepszy ogranicznik nie zadziała bez solidnego uziemienia o niskiej impedancji, które skutecznie przejmie ładunek. Całość systemu powinna być ściśle dopasowana do specyfiki domowej instalacji oraz mocy sprzętów, które mają zostać objęte ochroną, aby zapewnić pełną koordynację wszystkich stopni zabezpieczeń.

Kiedy potrzebny jest ogranicznik typu B+C?

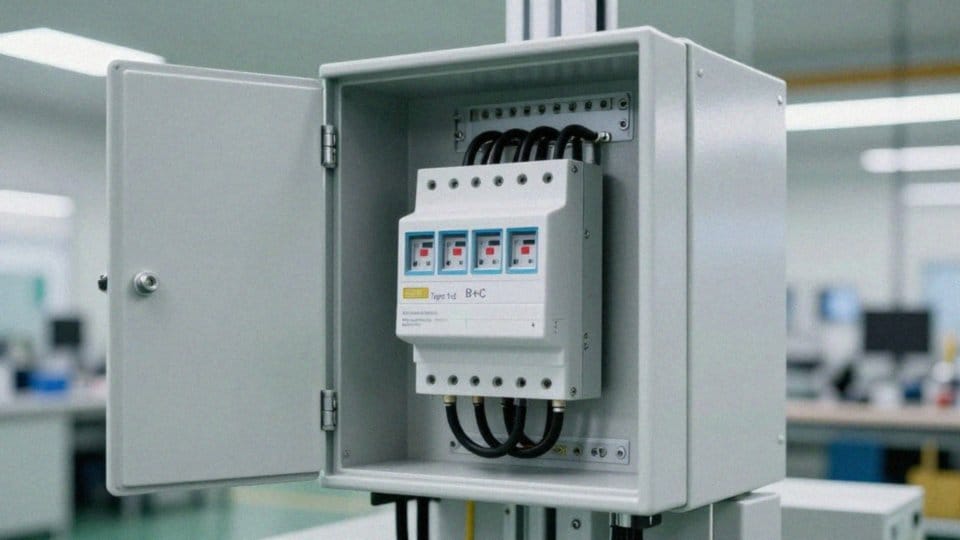

Ograniczniki przepięć typu B+C, znane również jako urządzenia klasy 1+2, stanowią niezbędne zabezpieczenie tam, gdzie instalacja jest szczególnie narażona na wyładowania atmosferyczne oraz przepięcia manewrowe. Ich montaż staje się wręcz obligatoryjny w budynkach wyposażonych w zewnętrzną ochronę odgromową, ponieważ to właśnie przez przewody uziemiające odprowadzany jest wówczas cały prąd udarowy.

Inwestycja w tego typu zabezpieczenia jest rekomendowana w kilku kluczowych sytuacjach, takich jak:

• obiekty leżące na terenach o dużej aktywności burzowej,
• budynki zasilane tradycyjnymi liniami napowietrznymi,
• lokale z zaawansowaną elektroniką,
• budynki pełniące rolę krytycznej infrastruktury przemysłowej.

Wybór zintegrowanych rozwiązań „wszystko w jednym” to wymierna korzyść dla każdego instalatora. Pozwalają one nie tylko zaoszczędzić cenne miejsce w rozdzielnicy, ale też znacznie upraszczają sam proces montażu na szynie TH35. Takie podejście gwarantuje kaskadową współpracę: element typu 1 przejmuje najpotężniejsze uderzenie pioruna, podczas gdy moduł typu 2 drobiazgowo wygładza wszelkie pozostałe zakłócenia. Dzięki temu otrzymujemy kompleksowy standard ochrony, który w pełni odpowiada wymogom norm PN-EN 61643-11 oraz PN-EN 62305, wyznaczając dzisiejsze standardy bezpieczeństwa w budownictwie.

Gdzie montować ogranicznik przepięciowy w rozdzielnicy?

Prawidłowa instalacja ograniczników przepięć opiera się na zasadzie kaskadowości, którą należy wdrożyć zarówno przy złączu zasilania, jak i bezpośrednio w rozdzielnicy. Urządzenia typu 1, czyli T1, montujemy na samym początku toru prądowego – najlepiej tuż przed licznikiem lub w głównej rozdzielnicy przy wejściu instalacji do budynku. Odpowiadają one za przejęcie i sprawne odprowadzenie energii wysokich prądów piorunowych do uziemienia.

Kolejny etap ochrony stanowią ograniczniki typu 2, umieszczane za zabezpieczeniem przeciwprzepięciowym wewnątrz głównej rozdzielnicy, gdzie skutecznie wygładzają poziom napięcia. Standardowo komponenty te instaluje się na szynie TH35. Pamiętaj, aby przewody uziemiające były możliwie najkrótsze; minimalizacja ich długości redukuje indukcyjność, co znacząco przyspiesza proces odprowadzania energii.

Zabezpieczenie przeciwprzepięciowe — schemat podłączenia i montaż

Warto także zadbać o separację ogranicznika od kabli sygnałowych, co zapobiegnie niepożądanym sprzężeniom indukcyjnym. Dla zachowania pełnej funkcjonalności systemu warto zainwestować w dedykowane akcesoria montażowe, które znacznie poprawiają organizację sztywnego, grubego okablowania.

Upewnij się też, że wskaźnik stanu pracy urządzenia pozostaje dobrze widoczny dla użytkownika – pozwoli to na szybką kontrolę stanu ochrony bez konieczności ingerencji w obudowę rozdzielnicy. Dobierając miejsce montażowe, nie zapomnij uwzględnić przewidywanego prądu zwarciowego i doboru odpowiednich bezpieczników, które ochronią moduły SPD przed zniszczeniem przez prądy następcze.

Dzięki trzymaniu się tych technicznych wytycznych zyskujesz pewność, że instalacja elektryczna jest skutecznie zabezpieczona zgodnie z wymaganymi normami.

Jak często kontrolować ogranicznik przepięciowy?

Ogranicznik przepięć najlepiej kontrolować co dwa lata, jednak w miejscach szczególnie narażonych na wyładowania atmosferyczne należy robić to znacznie częściej. Po każdym groźnym incydencie, który mógł przekroczyć wytrzymałość urządzenia, serwisowa inspekcja powinna odbyć się bezzwłocznie. Większość współczesnych modułów posiada wbudowany wskaźnik wizualny, co pozwala na błyskawiczną ocenę stanu wkładki bez ingerencji w strukturę instalacji. W momencie, gdy kolor wskaźnika ulegnie zmianie, element traci swoje właściwości i wymaga natychmiastowej wymiany.

Warto również przeprowadzać regularne pomiary elektryczne bez odłączania zasilania; weryfikacja poziomu ochrony Up oraz parametrów prądu następczego znacząco podnosi bezpieczeństwo całego obiektu.

Podczas rutynowego przeglądu warto skupić się na czterech podstawowych krokach:

• kontroli wskaźników stanu pracy,
• pomiarze rezystancji uziemienia,
• sprawdzeniu certyfikacji CE i zgodności z normą PN-EN 61643-11,
• weryfikacji, czy na obudowie nie pojawiły się żadne uszkodzenia mechaniczne.

Każde działanie serwisowe musi zostać udokumentowane sporządzonym raportem z pomiarów. Prowadzenie systematycznego rejestru inspekcji nie tylko zapewnia ciągłość ochrony, ale również potwierdza gotowość systemu w razie awarii. Jeśli podczas weryfikacji okaże się, że dany element przekroczył swoje progi wytrzymałości, należy go niezwłocznie zastąpić nowym odpowiednikiem o identycznych parametrach.

Jakie normy musi spełniać ogranicznik przepięciowy?

Urządzenia chroniące przed przepięciami muszą podlegać rygorystycznym wymogom technicznym, z których najważniejszym jest norma PN-EN 61643-11. Dokument ten precyzuje zasady dotyczące ograniczników w instalacjach niskiego napięcia, wprowadzając podział na klasy:

• T1,
• T2,
• T3.

Norma określa również niezbędne metody testów elektrycznych. Każdy produkt, który spełnia te kryteria, otrzymuje certyfikat CE, stanowiący kluczowy dowód jego bezpieczeństwa. Warto pamiętać, że pełna ochrona odgromowa wymaga również zgodności z normami serii PN-EN 62305, które podpowiadają, jak projektować instalacje w celu minimalizacji skutków uderzeń piorunów.

Wyłącznik przepięciowy trójfazowy — jak wybrać i zainstalować?

Aby urządzenia mogły bez przeszkód funkcjonować w europejskiej sieci elektroenergetycznej, ich parametry muszą być zgodne z międzynarodowymi standardami IEC oraz CENELEC. Podczas prób laboratoryjnych weryfikuje się przede wszystkim:

• prąd udarowy,
• prąd maksymalny,
• napięciowy poziom ochrony.

Inżynierowie sprawdzają także odporność sprzętu na prądy następcze i badają, czy jego parametry pozostają stabilne nawet po serii wielokrotnych wyładowań. Równie istotna jest trwałość oznaczeń na obudowie, ponieważ zawarte tam informacje techniczne są niezbędne do prawidłowego dopasowania urządzenia do klasy ochrony. Zanim jakikolwiek ogranicznik trafi na rynek, musi przejść serię wymagających testów. Producent potwierdza ich wyniki w deklaracji zgodności, co daje użytkownikowi pewność, że sprzęt jest konstrukcyjnie przystosowany do zagrożeń występujących w danej instalacji i będzie skutecznie współpracował z systemem uziemienia.
