Wyłącznik przepięciowy trójfazowy: czym jest i do czego służy?
Ogranicznik przepięć 3P+N to kluczowy element każdej nowoczesnej instalacji niskiego napięcia, zaprojektowany z myślą o neutralizacji nagłych skoków energii. Jego podstawową funkcją jest tarcza ochronna dla domowego sprzętu przed skutkami wyładowań atmosferycznych oraz zakłóceń łączeniowych. Zasada działania opiera się na ciągłym monitorowaniu sieci i błyskawicznym odprowadzaniu nadmiaru ładunku bezpośrednio do uziemienia.
Sercem urządzenia są warystory tlenkowo-cynkowe oraz iskierniki gazowe. Współpraca tych komponentów pozwala skutecznie przejmować prądy udarowe, dbając o bezpieczeństwo wrażliwej elektroniki, którą zasilamy na co dzień. Montaż takiego systemu odbywa się standardowo na szynie DIN wewnątrz rozdzielnicy.
Warto pamiętać o zróżnicowaniu produktów – na rynku znajdziemy modele klasy:
- B (typ 1),
- C (typ 2),
- D (typ 3),
- oraz hybrydowe rozwiązania 1+2,
dopasowane do różnych potrzeb. Nowoczesne moduły wyposażone w wymienne wkładki oraz czytelne wskaźniki wizualne pozwalają na bezproblemową kontrolę stanu zabezpieczeń. Inwestycja w sprawdzone ograniczniki to nie tylko spokój ducha, ale przede wszystkim realna oszczędność, płynąca z ochrony kosztownych urządzeń przed nieprzewidzianymi awariami sieci.
Jak działa wyłącznik przepięciowy trójfazowy w praktyce?

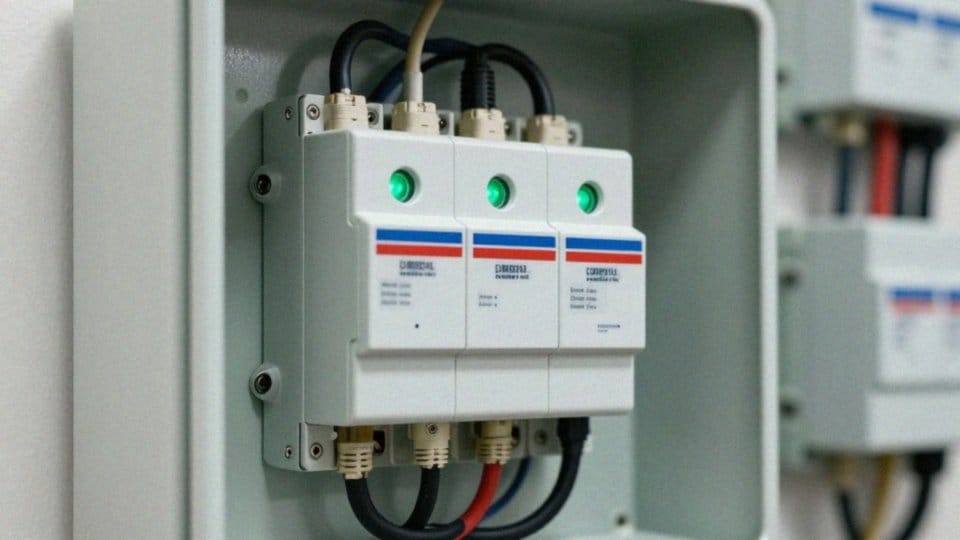

W chwili gwałtownego skoku napięcia element nieliniowy, jak warystor ZnO, błyskawicznie modyfikuje swoją impedancję, przekierowując niebezpieczną energię prosto do uziemienia. W układach wykorzystujących technologię MOV połączoną z GDT, dodatkowy iskiernik wspiera warystory, przejmując na siebie znaczny ładunek prądu udarowego. Mechanizm ten sprawnie tłumi przepięcia, redukując je do bezpiecznego poziomu, oscylującego zazwyczaj wokół 1,4 kV, co skutecznie zabezpiecza wrażliwe urządzenia elektroniczne przed uszkodzeniem.
O skuteczności tych rozwiązań decydują przede wszystkim parametry takie jak:
- prąd impulsowy Iimp,
- maksymalna wydajność rozładowania Imax,
- prąd próbny In.
Aby cały system reagował w ułamku sekundy, należy zadbać o odpowiednie podłączenie przewodów, których długość powinna zamknąć się w 10 metrach. Zintegrowany wskaźnik wizualny na bieżąco monitoruje stan gotowości modułu, zmieniając barwę w momencie zużycia wkładki. Takie podejście znacząco upraszcza serwis, pozwalając na szybką wymianę samego elementu bez konieczności demontażu całego urządzenia. Zależnie od klasy, ograniczniki mogą działać jako samodzielne układy lub komponenty kombinowane, zapewniając pełną ochronę w instalacjach trójfazowych.
Jak wybrać wyłącznik przepięciowy trójfazowy do instalacji?
Dobór właściwego ogranicznika przepięć zaczyna się od sprawdzenia układu sieci, czyli czy mamy do czynienia z instalacją typu TN czy TT. Kluczowe jest dopasowanie klasy urządzenia do potencjalnych zagrożeń. Ograniczniki typu 1, znane również jako klasa B, stanowią pierwszą linię obrony w razie bezpośredniego wyładowania atmosferycznego. Z kolei hybrydowe rozwiązania typu 1+2 łączą funkcje odgromowe z przeciwprzepięciowymi.
Wewnątrz rozdzielnic zazwyczaj montuje się zabezpieczenia klasy 2 lub 3, które dbają o bezpieczną pracę odbiorników końcowych. Podczas zakupów trzeba zwrócić uwagę na:
- prąd wyładowczy Imax,
- poziom ochrony napięciowej,
- wytrzymałość chronionego sprzętu.
W typowych domach jednorodzinnych najczęściej sprawdzają się układy 3+1 o wytrzymałości 8 kA. Pamiętaj, aby wybierać certyfikowane produkty zgodne z normami EN 61643-11 lub IEC 61643-11, co jest gwarancją bezpieczeństwa. Skuteczność całego systemu zależy również od sposobu montażu. Aby skutecznie wytłumić skoki energii, odległość przewodu między rozdzielnicą a odbiornikiem nie powinna przekraczać 10 metrów.
Najwygodniejszą opcją są modele przeznaczone na szynę DIN (TH35), które bez problemu zmieścisz w każdej nowoczesnej skrzynce rozdzielczej. Warto też rozważyć warianty z wymiennymi wkładkami, gdyż pozwalają one na szybką wymianę zużytego modułu bez konieczności odcinania dopływu prądu do całego budynku. Zawsze jednak upewnij się co do napięcia roboczego instalacji, by uniknąć ryzykownej pomyłki przy doborze komponentów.
Gdzie zainstalować wyłącznik przepięciowy trójfazowy?
Dla zapewnienia maksymalnego bezpieczeństwa ogranicznik przepięć najlepiej zamontować bezpośrednio w punkcie wejścia zasilania do budynku, najlepiej w pobliżu głównej rozdzielnicy. Takie rozwiązanie pozwala znacząco skrócić przewody odprowadzające prąd do uziemienia, co z kolei minimalizuje indukcyjność połączeń.
W przypadku instalacji trójfazowych warto wykorzystać szyny TH35 lub DIN, które nie tylko gwarantują stabilny montaż, ale również ułatwiają szybką wymianę wkładek. Podczas gdy w układach TN instalację wykonuje się w miejscu przyłącza, w systemach TT należy postępować analogicznie, pamiętając jednak o specyfice lokalnego uziemienia.
Jeśli pomiędzy głównym aparatem a chronionymi odbiornikami występuje dystans większy niż 10 metrów, konieczne jest zastosowanie dodatkowego zabezpieczenia z wykorzystaniem modułów 3+1 (Typ 2+Typ 3) w podrozdzielnicach. Projektując okablowanie, zadbaj o symetryczne prowadzenie faz oraz przewodu neutralnego.
Pamiętaj, że połączenie z listwą uziemiającą musi być możliwie najkrótsze, aby uniknąć tworzenia się niepożądanych pętli indukcyjnych. Staranna lokalizacja wszystkich elementów wewnątrz rozdzielnicy to skuteczny sposób na wyeliminowanie groźnych skoków napięcia, zanim dotrą one do wrażliwej elektroniki w Twoim domu.
Jak podłączyć wyłącznik przepięciowy trójfazowy do rozdzielnicy?
Właściwy montaż ogranicznika w instalacjach typu 3P+N opiera się na zastosowaniu standardowej szyny TH35. Urządzenie najlepiej umieścić tuż za wyłącznikiem głównym FR – takie rozwiązanie maksymalnie skraca ścieżkę prądową, co znacząco poprawia efektywność odprowadzania energii.
Sama instalacja wymaga doprowadzenia przewodów fazowych L1, L2, L3 oraz neutralnego N prosto do terminali urządzenia. Jeśli pracujesz z systemami wykorzystującymi przewód ochronno-neutralny PEN, pamiętaj o przestrzeganiu wytycznych przypisanych do danego układu sieciowego. Niezbędne jest przy tym dobranie przewodów o właściwym przekroju, zgodnym z wymogami projektowymi.
Kluczowym momentem jest połączenie zacisku uziemiającego ogranicznika z główną szyną wyrównawczą budynku. Aby skutecznie przejąć prądy udarowe, przewód ten musi mieć jak najmniejszą długość i niską impedancję. Gdy już dokręcisz styki i upewnisz się, że wszystko zgadza się ze schematem producenta zgodnym z normą EN 61643-11, zerknij na indykator optyczny. Jeśli wskaźnik pracy pozostaje w odpowiedniej pozycji, moduł jest gotowy do ochrony instalacji.
Jak zapewnić niską impedancję uziemienia wyłącznika przepięciowego trójfazowego?

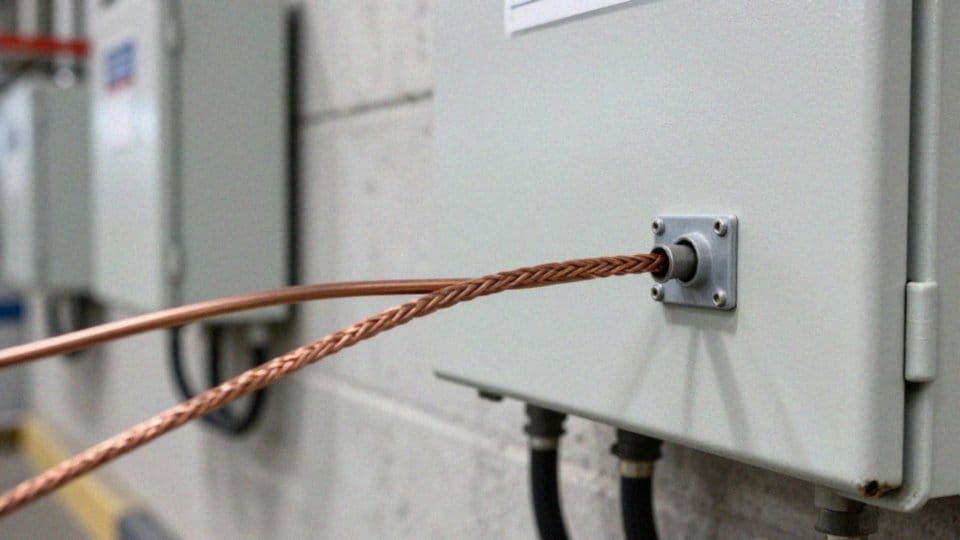

Zapewnienie niskiej impedancji uziemienia to fundament skutecznej ochrony aparatury elektrycznej przed niebezpiecznymi przepięciami. Aby instalacja działała sprawnie, kluczowe jest maksymalne skrócenie przewodów uziemiających. Każdy dodatkowy centymetr drutu podnosi indukcyjność, co znacząco spowalnia odprowadzanie prądu udarowego. Warto wybierać okablowanie o dużym przekroju i unikać zbędnych złączy, które działają jak bariery o wysokiej oporności.
W układach sieciowych TN-S oraz TN-C-S zacisk uziemiający ogranicznika powinien być wpięty bezpośrednio do głównej szyny uziemiającej. Bardzo ważne jest też unikanie pętli wewnątrz rozdzielnicy, gdzie podczas wyładowań mogą indukować się niekorzystne napięcia.
Zupełnie inaczej wygląda sytuacja w systemach TT – tutaj priorytetem jest rezystancja samego uziomu, która musi ściśle odpowiadać założeniom projektowym dla danej lokalizacji. Dbałość o ciągłość ochrony wymaga regularnych przeglądów instalacji PE.
Warto systematycznie mierzyć impedancję uziemienia, kierując się wytycznymi producenta, który często definiuje dopuszczalne wartości dla optymalnej pracy modułów przeciwprzepięciowych. Prosta profilaktyka, jak okresowe dokręcanie styków w rozdzielnicy, skutecznie zapobiega degradacji parametrów. Dzięki takiemu podejściu cały system zachowuje pełną sprawność nawet w najbardziej wymagających warunkach sieciowych.
Jak monitorować i konserwować wyłącznik przepięciowy trójfazowy?
Aby ogranicznik przepięć zawsze skutecznie chronił instalację, niezbędna jest jego systematyczna kontrola. W praktyce sprawdzamy stan techniczny poszczególnych modułów oraz drożność toru uziomowego. Najprostszym sposobem na szybką diagnozę jest obserwacja wskaźnika na obudowie – jeśli zamiast zielonego światła pojawi się kolor czerwony, wkładki kwalifikują się do natychmiastowej wymiany, co pozwala zachować ciągłość ochrony.
Wszystkie czynności serwisowe powinny odbywać się zgodnie z rygorystyczną normą EN-61643-11, która wyznacza standardy bezpieczeństwa urządzeń SPD. W razie awarii moduły wymienne pozwalają na błyskawiczne przywrócenie sprawności układu, co istotne, bez konieczności odcinania dopływu prądu. Pamiętaj, aby każdą taką ingerencję odnotowywać w rejestrze; to doskonałe źródło danych o częstotliwości przepięć w Twojej sieci.
Jeśli zależy Ci na jeszcze wyższym poziomie zabezpieczeń, rozważ modele z funkcją zdalnego powiadamiania. Informacje o stanie urządzenia mogą trafiać bezpośrednio do systemu BMS lub wysyłać alerty przez modem GSM, co pozwala ekipie technicznej zareagować zanim dojdzie do eskalacji problemu.
Warto też pamiętać o regularnych pomiarach rezystancji uziemienia, ponieważ jakość styków i solidność połączeń mechanicznych bezpośrednio przekładają się na zdolność urządzenia do skutecznego odprowadzania ładunków. Pamiętaj również o otoczeniu, w jakim pracuje sprzęt. Warunki termiczne oraz klasa szczelności IP20 lub IP40 znacząco wpływają na trwałość elektroniki.
Wybierając części zamienne, zawsze zwracaj uwagę na certyfikat CE, który potwierdza realną zgodność technologii z deklarowanymi parametrami. Na koniec warto dodać, że rutynowe dokręcanie styków i dbanie o czystość rozdzielnicy nie tylko wydłużają żywotność podzespołów, ale przede wszystkim eliminują ryzyko niebezpiecznych wzrostów temperatury w punktach stykowych.
