Co to jest zabezpieczenie przeciwprzepięciowe?
Ogranicznik przepięć, znany powszechnie jako SPD, pełni rolę tarczy dla instalacji elektrycznej. Jego zadaniem jest wyłapywanie nagłych skoków napięcia i błyskawiczne odprowadzanie nadmiaru energii do ziemi, co zapobiega awariom podłączonego sprzętu. Zagrożenie mogą stanowić zarówno wyładowania atmosferyczne, jak i nagłe zmiany w sieci wywołane pracą innych urządzeń.
Za bezpieczną pracę całego układu odpowiadają podzespoły takie jak:
- warystory,
- iskierniki,
- diody,
które redukują napięcie udarowe do poziomu bezpiecznego dla domowej elektroniki. Zależnie od przeznaczenia, zabezpieczenia dzieli się na klasy I, II i III, co jest ściśle uregulowane przez normy takie jak PN-HD 60364-5-534.
Systemy typu 1 projektuje się z myślą o wytrzymaniu bezpośredniego uderzenia pioruna, podczas gdy typ 2 skutecznie przeciwdziała przepięciom indukowanym. Typ 3 natomiast to rozwiązanie dedykowane dla najbardziej wrażliwych urządzeń, wymagających precyzyjnej ochrony. W profesjonalnych instalacjach często stosuje się kaskadowanie, czyli rozmieszczenie kilku stopni ochrony w strategicznych punktach sieci.
Popularnym rozwiązaniem są ograniczniki klasy B+C, łączące funkcjonalność dwóch stopni w jednym module. Kluczem do sukcesu nie jest jednak tylko sam montaż urządzenia, ale również właściwa ocena ryzyka i dbałość o prawidłowe połączenia wyrównawcze, które finalnie decydują o skuteczności całej ochrony.
Jak wygląda schemat podłączenia ogranicznika przepięć?
| Element | Opis | Rola w schemacie |
|---|---|---|
| L1/L2/L3 | Zaciski fazowe | Podłączenie faz zasilania |
| N | Zacisk neutralny | Podłączenie przewodu neutralnego |
| PE | Zacisk ochronny | Podłączenie przewodu ochronnego |
| Ogranicznik przepięć | Urządzenie ochronne | Ochrona instalacji przed przepięciami |
| Listwa PE | Element rozdzielnicy | Miejsce podłączenia przewodu PE ogranicznika |
| Rozłącznik | Element instalacji | Montaż ogranicznika przepięć za nim |
Podłączając ogranicznik przepięć, musisz wziąć pod uwagę rodzaj swojej instalacji elektrycznej oraz specyfikę urządzenia, które zamierzasz zabezpieczyć. W układach jednofazowych wystarczy połączyć zaciski:
- fazowy L,
- neutralny N,
- ochronny PE z odpowiednimi przewodami.
Z kolei w instalacji trójfazowej operujemy już całym kompletem żył:
- L1,
- L2,
- L3,
- N oraz PE.
W praktyce najczęściej spotkamy dwa typy konfiguracji:
- układ 3+1, który zakłada połączenie faz z przewodem neutralnym, który następnie trafia do szyny ochronnej,
- wariant 4+0, polegający na bezpośrednim wpięciu wszystkich czterech linii do uziemienia.
Aby ogranicznik typu 1 lub 2 działał skutecznie, zamontuj go w rozdzielnicy głównej, możliwie blisko punktu wejścia zasilania do budynku. Pamiętaj, by przewód PE poprowadzić do listwy najkrótszą możliwą drogą – ograniczy to indukcyjność i zdecydowanie usprawni odprowadzanie niebezpiecznych ładunków. Pamiętaj jednak o zabezpieczeniach. Często niezbędne okazuje się użycie wyłącznika nadmiarowego typu C20 lub konkretnej wkładki topikowej, zgodnie z wymaganiami producenta SPD. Urządzenie wpinamy w obwód równolegle, zazwyczaj jeszcze przed głównymi zabezpieczeniami lub tuż za wyłącznikiem głównym. Z kolei bardziej delikatne ograniczniki typu 3 instaluj bezpośrednio przy chronionym sprzęcie. Zawsze dbaj o ciągłość linii zasilających oraz pewne połączenie z szyną wyrównawczą, ponieważ to one zapewniają skuteczną ochronę przed przepięciami i poprawne wyrównanie potencjałów w całej sieci.
Jak dobrać ogranicznik przepięć do instalacji elektrycznej?
Wybór właściwego ogranicznika przepięć (SPD) zaczyna się od rzetelnej analizy ryzyka, zgodnej z wytycznymi norm PN-HD 60364-5-534 oraz IEC. Najpierw musisz określić układ sieci – czy jest to TN-C, TN-S, TN-C-S, TT czy może IT. Kluczową kwestią jest też to, czy obiekt posiada zewnętrzną instalację odgromową, co bezpośrednio determinuje wymagany poziom zabezpieczeń.
W budynkach chronionych przed bezpośrednim uderzeniem pioruna konieczne jest zastosowanie urządzeń typu 1. Z kolei typ 2 świetnie sprawdza się w typowych instalacjach, gdzie głównym celem jest ochrona przed przepięciami łączeniowymi, a typ 3 stanowi doskonałe uzupełnienie dla wrażliwej elektroniki, montowane tuż przy samym sprzęcie.
Podczas weryfikacji parametrów technicznych zwróć uwagę na:
- napięcie trwałej pracy (Uc), które zawsze musi być wyższe od napięcia roboczego sieci,
- prąd udarowy (Iimp), określający wytrzymałość aparatu w najtrudniejszych warunkach,
- poziom ochrony (Up), informujący o tym, do jakiej wartości bezpiecznej ogranicznik zredukuje przepięcie.
Nowoczesne systemy fotowoltaiczne wymagają specjalistycznych rozwiązań dedykowanych dla prądu stałego (DC), dostosowanych do napięć pracy rzędu 600, 1000 lub 1500 V. Konstrukcja takich SPD musi efektywnie gasić łuk elektryczny, co jest specyficznym wyzwaniem w obwodach DC. Aby zwiększyć skuteczność ochrony, warto stosować kaskadowanie, rozdzielając stopnie zabezpieczeń pomiędzy główną rozdzielnicę a punkty podrozdzielcze.
Nigdy nie zapominaj o odpowiednim dobezpieczeniu ogranicznika. Jeśli wymagania producenta co do prądu wytrzymywanego przekraczają parametry Twojego głównego zabezpieczenia, niezbędne będzie zastosowanie wkładek topikowych lub wyłączników nadprądowych. Pamiętaj, że nawet najlepszy ogranicznik nie zadziała poprawnie bez solidnego uziemienia – jego parametry zawsze powinny zostać sprawdzone przez wykwalifikowanego elektryka, gdyż kluczem do sukcesu jest tutaj jak najniższa impedancja połączenia.
Gdzie montować ogranicznik przepięć w budynku?
| Lokalizacja | Uzasadnienie | Typ ogranicznika |
|---|---|---|
| Główna rozdzielnica elektryczna budynku | Jak najbliżej wejścia zasilania do obiektu | Ogranicznik przepięć |
| Rozdzielnica główna budynku | Możliwie najbliżej punktu wejścia zasilania | Ogranicznik przepięć klasy B+C |
| Początek instalacji elektrycznej | Zapewnienie skutecznej ochrony | Ogranicznik przepięć (SPD) |
Ogranicznik przepięć najlepiej zamontować możliwie najbliżej miejsca, w którym przewody zasilające przekraczają próg budynku, zazwyczaj przy głównym złączu lub wewnątrz rozdzielnicy głównej. Skraca to trasę przewodów, a tym samym redukuje ich indukcyjność, co jest niezbędne dla sprawnej ochrony przed skutkami wyładowań atmosferycznych. W tym punkcie instaluje się zazwyczaj urządzenia klasy B+C, tworzące pierwszą linię obrony instalacji.
Współczesne konstrukcje na szynę DIN pozwalają na wygodny montaż, ale warto pamiętać o zachowaniu łatwego dostępu do wskaźnika stanu urządzenia. Dzięki temu jednym rzutem oka sprawdzisz, czy moduły wciąż gwarantują pełną gotowość operacyjną. Kluczowe jest również skrócenie do absolutnego minimum połączenia przewodu ochronnego z szyną PE, co znacząco ogranicza spadki napięcia w trakcie odprowadzania prądu udarowego.
W rozbudowanych systemach warto rozważyć zastosowanie dodatkowych ograniczników typu 2 lub 3 bezpośrednio przy wrażliwych odbiornikach energii lub w rozdzielnicach wtórnych. Pamiętaj o zabezpieczeniu urządzenia, wykorzystując wkładkę topikową lub wyłącznik nadmiarowy C20, o ile tak zaleca producent.
Uważaj, aby nie popełnić błędu montażu przed czterotorowym rozłącznikiem FR; taka pomyłka sprawiłaby, że po odcięciu zasilania w budynku urządzenie przestałoby chronić instalację. Ze względów bezpieczeństwa wszystkie prace elektryczne powinny być powierzane wykwalifikowanym fachowcom, realizującym montaż przy całkowicie odłączonym zasilaniu zgodnie z obowiązującymi normami technicznymi.
Jak zapewnić prawidłowe uziemienie ogranicznika przepięć?
Kluczem do skutecznej ochrony przed przepięciami jest minimalizacja impedancji na drodze prądu odprowadzanego do uziomu. Przewód ochronny PE należy połączyć z szyną wyrównawczą, korzystając z miedzianych złączy. Ich przekrój musi być zgodny z dokumentacją techniczną – w przypadku ograniczników przepięć typu 2 zazwyczaj przyjmuje się wartość nie mniejszą niż 6 mm². Dbając o optymalny przepływ prądu udarowego, trasę przewodu łączącego ogranicznik z szyną PE warto poprowadzić w linii prostej i maksymalnie ją skrócić, co ograniczy niepożądaną indukcyjność.
W instalacjach TN-C ogranicznik łączy fazy z przewodem PEN, przy czym kluczowe jest precyzyjne wydzielenie punktu podziału PEN na PE i N w rozdzielnicy, co zapewnia prawidłową separację funkcjonalną. W systemach TT priorytetem jest weryfikacja rezystancji uziemienia. Musi być ona wystarczająco niska, aby zabezpieczenia mogły zareagować w razie pojawienia się niebezpiecznego potencjału na obudowach urządzeń.
Całość instalacji powinna tworzyć spójny układ połączeń wyrównawczych, integrujący:
- uziomy fundamentowe,
- system odgromowy,
- wewnętrzne szyny ochronne obiektu.
Po montażu warto zawsze skontrolować ciągłość przewodu PE, używając do tego miernika rezystancji. Regularne przeglądy, najlepiej przeprowadzane co pół roku lub rok, a także po każdym uderzeniu pioruna w bliskim sąsiedztwie budynku, pozwolą zachować wysoki poziom bezpieczeństwa. Jeśli wskaźnik stanu zmieni barwę na czerwoną, konieczna jest wymiana wkładek – sygnalizuje to wyczerpanie właściwości ochronnych warystorów.
Jak wykonać okablowanie w sieci TN‑S i TN‑C‑S?
W instalacjach typu TN-S przewody neutralny oraz ochronny biegną oddzielnie na całej swojej długości, co narzuca konieczność ich niezależnego prowadzenia aż do samych zacisków ogranicznika przepięć. Podczas montażu urządzenia, żyły fazowe L1, L2 oraz L3 wpina się w wejściowe zaciski SPD, natomiast przewód neutralny trafia bezpośrednio do dedykowanego złącza N wewnątrz samego ogranicznika. Z kolei przewód PE powinien być przyłączony bezpośrednio do głównej listwy ochronnej.
W układach TN-C-S sytuacja wygląda nieco inaczej, gdyż cała procedura rozpoczyna się w punkcie rozdziału, zlokalizowanym zazwyczaj w złączu lub rozdzielnicy. To właśnie tam wspólna żyła PEN zostaje rozdzielona na dwie niezależne linie: N oraz PE. Zgodnie z wytycznymi normy PN-HD 60364-5-534, niezwykle istotne jest skrócenie odcinka pomiędzy SPD a listwą PE do absolutnego minimum. Eliminacja zbędnych zagięć przewodu drastycznie zmniejsza impedancję połączeń, co bezpośrednio przekłada się na wyższą skuteczność ochrony.
Projektując instalację, trzeba unikać wpinania SPD do przewodu PEN w punktach narażonych na gwałtowne skoki potencjału wywołane przepływem prądu udarowego. Wewnątrz rozdzielnicy kluczem do sukcesu jest dbałość o ciągłość prądową oraz dopracowanie połączeń wyrównawczych. Przemyślane rozmieszczenie komponentów w szafce sterowniczej pozwala znacząco ograniczyć indukcję pasożytniczą, która mogłaby negatywnie wpłynąć na parametry pracy systemu.
Pamiętaj, że każdy etap montażu – od podziału żyły PEN aż po finalne dociśnięcie przewodów do szyny PE – wymaga skrupulatnej weryfikacji pod kątem stabilności mechanicznej. Ostatecznie, dobór odpowiedniego przekroju przewodów pozostaje gwarancją, że w razie awarii nadmiar energii zostanie bezpiecznie odprowadzony do układu uziemienia.
Jak podłączyć ogranicznik przepięć w sieci TN‑C?
W instalacjach typu TN-C najważniejszym krokiem jest poprawne wpięcie ogranicznika przepięć między fazę L a przewód PEN, pełniący jednocześnie zadania ochronne i neutralne. Ze względów bezpieczeństwa warto jednak rozdzielić PEN na osobne żyły N oraz PE już na etapie przyłącza lub głównej rozdzielnicy.
W takiej konfiguracji SPD najlepiej zamontować za punktem podziału, podłączając go bezpośrednio do lokalnej szyny wyrównawczej PE. Kluczem do niezawodności systemu jest dbałość o ciągłość przewodu PEN oraz wybór odpowiedniego przekroju przewodów. Połączenie ogranicznika z szyną PE powinno być możliwie jak najkrótsze, co minimalizuje impedancję układu.
Warto również pokusić się o dodatkowe uziemienie w miejscu rozdziału, co skutecznie redukuje różnice potencjałów. Należy przy tym stale monitorować stan przewodu PEN, gdyż jego przerwanie grozi pojawieniem się niebezpiecznego napięcia na metalowych obudowach urządzeń.
Jeśli wymusza to dokumentacja techniczna, stosuje się dodatkowe zabezpieczenie w postaci wkładki topikowej lub wyłącznika nadmiarowego. Pamiętaj, że wszystkie prace instalacyjne, w tym dokładne pomiary rezystancji uziemienia czy weryfikacja stanu technicznego po wystąpieniu przepięcia, wymagają udziału wykwalifikowanego elektryka. Fachowe podejście do montażu i regularna kontrola to jedyny sposób, by zapewnić odbiornikom realną ochronę w sieciach TN-C.

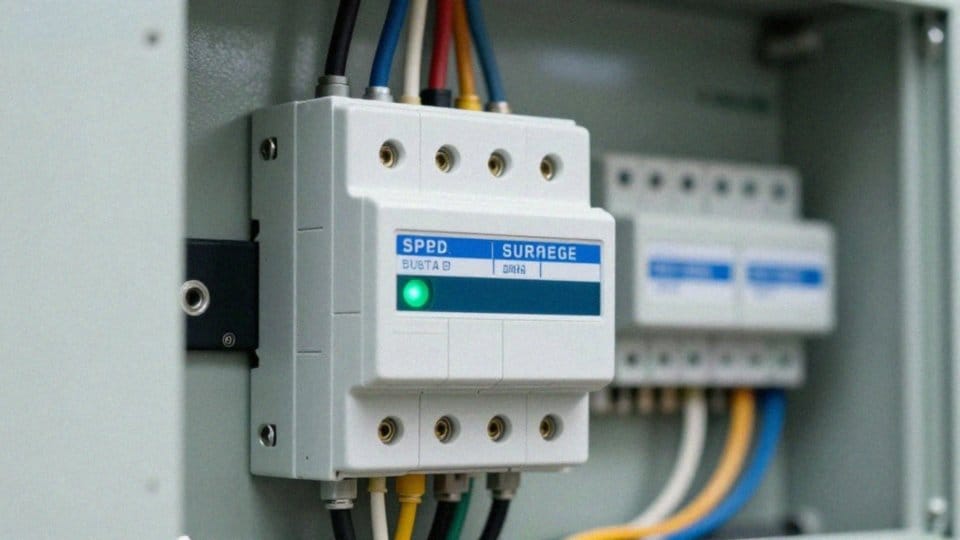

Jak kontrolować i konserwować ogranicznik przepięć?
Wydajność zabezpieczeń przeciwprzepięciowych jest ściśle powiązana z regularną oceną stanu technicznego użytych komponentów. Ograniczniki warto kontrolować co pół roku lub rok, pamiętając o dodatkowym przeglądzie zaraz po każdej gwałtownej burzy. Kluczem do sukcesu jest obserwacja wskaźnika w obudowie modułu – jeśli kolor zmieni się z zielonego na czerwony, oznacza to zużycie warystorów i konieczność niezwłocznej wymiany wkładów na nowe, zgodnie z wytycznymi dostawcy.
Do profesjonalnej diagnostyki urządzeń ochronnych należy zaangażować wykwalifikowanego elektryka, dysponującego specjalistycznymi miernikami. Podczas takiej inspekcji ekspert sprawdza:
- ciągłość przewodu ochronnego PE,
- stan połączeń na zaciskach,
- parametry uziemienia.
Podczas testów warto także wychwycić ewentualne błędy projektowe, takie jak:
- zbyt długie trasy przewodów,
- nieprawidłowości przy szynie wyrównawczej,
- które mogłyby utrudnić odprowadzanie energii wyładowania.
Nie można przy tym zapomnieć o sprawdzeniu dobezpieczenia, czyli wyłącznika nadmiarowego lub dedykowanej wkładki topikowej. Muszą one być dobrane tak, by w sytuacji zwarcia gwarantowały pewne i szybkie odcięcie zasilania. Cały proces serwisowy, w tym wymiana modułów czy prace po burzy, powinien znaleźć swoje odzwierciedlenie w dokumentacji technicznej obiektu. Taki dziennik przeglądów to nie tylko dowód rzetelnej dbałości o instalację, ale przede wszystkim gwarancja bezpieczeństwa. Oczywiście wszelkie prace serwisowe muszą być wykonywane przy odłączonym napięciu przez osobę posiadającą niezbędne uprawnienia.
