Czym są ograniczniki przepięć i do czego służą?
| Typ ogranicznika | Zastosowanie/Miejsce instalacji | Cel ochrony |
|---|---|---|
| T1 | wejście instalacji elektrycznej | odcięcie i odprowadzenie impulsu przepięciowego |
| T2 | instalacja wewnątrz budynku | ochrona instalacji i urządzeń wewnątrz budynku |
| T3 | punkty odbioru energii | ochrona urządzeń elektroniki domowej (AGD, RTV, komputerowy) |
Ograniczniki przepięć, czyli SPD, to kluczowe komponenty każdej nowoczesnej instalacji, które biorą na siebie ciężar ochrony wrażliwej elektroniki przed nieoczekiwanymi skokami napięcia. Ich rola polega na błyskawicznym przechwyceniu nadmiaru energii i przekierowaniu jej bezpośrednio do uziemienia. W ten sposób chronimy domowe czy firmowe urządzenia przed niszczycielskimi skutkami wyładowań atmosferycznych, znanych jako LEMP, a także wewnętrznych przepięć powstających w sieci, określanych mianem SEMP.
Aby system był naprawdę skuteczny, warto rozmieścić te moduły nie tylko przy głównych rozdzielnicach, ale również w punktach bezpośredniego zasilania najdroższych odbiorników. Równie istotne, choć często pomijane, są połączenia wyrównawcze, których zadaniem jest ustabilizowanie potencjału pod wpływem energii piorunowej. Całość tworzy przemyślaną kaskadę ochrony podzieloną na stopnie T1, T2 oraz T3.
Dobierając odpowiednie rozwiązania, warto kierować się wymogami normy PN-EN 61643-11, która precyzyjnie definiuje klasy prób i oczekiwaną wytrzymałość na prądy udarowe. Inwestycja w dobrze zaprojektowany system SPD to nie tylko kwestia spokoju ducha, ale przede wszystkim sposób na utrzymanie bezpiecznego poziomu napięcia, który gwarantuje długą żywotność izolacji i podpiętego sprzętu elektronicznego.
Kiedy stosować ograniczniki iskiernikowe, a kiedy warystorowe?
Wybór między ogranicznikami iskiernikowymi a warystorowymi sprowadza się do oceny źródła zagrożenia oraz oczekiwanego poziomu ochrony przed prądem udarowym. Iskierniki stanowią pierwszą linię obrony przed skutkami bezpośredniego uderzenia pioruna. Ich konstrukcja pozwala na odprowadzenie ekstremalnie wysokich energii, charakteryzujących się falą 10/350 µs, dzięki gwałtownemu spadkowi impedancji wewnątrz modułu.
Z kolei ograniczniki warystorowe lepiej sprawdzają się w codziennej ochronie delikatnej elektroniki, jak sprzęt RTV czy AGD. Reagują one błyskawicznie na przepięcia łączeniowe o charakterystyce 8/20 µs, precyzyjnie stabilizując napięcie w instalacjach wewnętrznych. Ich działanie opiera się na płynnej zmianie impedancji, co jest kluczowe dla bezpieczeństwa wrażliwych układów.
W sytuacjach wymagających bezkompromisowej ochrony, warto sięgnąć po rozwiązania kombinowane. Łączą one w sobie potężną moc iskiernika, zdolnego przejąć uderzenie pioruna, z delikatnością warystora, który dba o stabilne warunki pracy podłączonych urządzeń. Takie hybrydowe podejście zapewnia kompleksowe bezpieczeństwo w najbardziej wymagających środowiskach.
Jakie parametry ograniczników przepięć należy sprawdzić?
Projektowanie systemu ochrony przeciwprzepięciowej zgodnie z normą PN-EN 61643-11 to wieloetapowy proces, który wymaga wnikliwej analizy jedenastu kluczowych zmiennych. Fundamentem jest tu właściwy dobór typu urządzenia, oparty na klasyfikacji I, II lub III, co pozwala na poprawne wdrożenie ochrony kaskadowej.
Kluczową rolę w tym układzie odgrywa napięcie ochronne Up, wyznaczające maksymalny pułap napięcia występującego w instalacji w momencie przepływu prądu udarowego. Aby zapewnić oczekiwaną wydajność, należy precyzyjnie operować wartościami:
- prądu maksymalnego Imax,
- nominalnego prądu wyładowczego.
Warto pamiętać o rozróżnieniu znormalizowanych przebiegów:
- 10/350 µs stosowanych przy bezpośrednich uderzeniach pioruna,
- 8/20 µs dedykowanych przepięciom łączeniowym.
Równie istotne dla bezpieczeństwa jest poprawne wygaszenie prądu następczego oraz odporność na prąd zwarcia, co gwarantuje stabilne wyłączenie ochronnika po zaniku impulsu. Czas reakcji urządzenia pozostaje bezpośrednio uzależniony od impedancji zastosowanych komponentów.
Współczesne systemy oferują szereg udogodnień, takich jak:
- okna diagnostyczne,
- zdalny monitoring stanu wkładki,
- montaż dławików odprzęgających, które wspierają koordynację energetyczną między poszczególnymi stopniami ochrony.
Ostateczna skuteczność systemu zależy nie tylko od wytrzymałości na wielokrotne udary, ale także od jakości wykonania instalacji. Minimalizacja odległości przewodów od szyn wyrównawczych jest niezbędna, aby ograniczyć niepożądane spadki napięcia. Regularne badania techniczne pozwalają natomiast na bieżąco potwierdzać, czy urządzenie zachowuje swoje deklarowane parametry operacyjne, szczególnie po przejściu trudnych warunków atmosferycznych.
Jak interpretować normę PN-EN 61643-11 i klasy prób?
Norma PN-EN 61643-11 stanowi kluczowy punkt odniesienia dla wszystkich, którzy zajmują się ochroną przeciwprzepięciową w instalacjach niskiego napięcia. Dokument ten szczegółowo definiuje procedury badań laboratoryjnych ograniczników (SPD), przypisując konkretne klasy prób do odpowiednich typów urządzeń. Dzięki temu systemowi łatwiej dopasować komponenty do wymogów panujących w różnych strefach ochrony odgromowej.
- Elementy typu 1 przechodzą testy klasy I, podczas których poddawane są udarom prądowym o fali 10/350 µs,
- ograniczniki typu 2, weryfikowane w ramach klasy II, skupiają się na udarach 8/20 µs,
- dla najbardziej wrażliwych odbiorników końcowych przewidziano ochronę typu 3 i próby klasy III, korzystające z udarów kombinowanych o znacznie mniejszej energii,
- na rynku spotykamy też urządzenia typu 1+2, co oznacza, że konkretny moduł przeszedł pomyślnie testy laboratoryjne dla obu kategorii udarów.
Kluczem do poprawnej instalacji jest zrozumienie, że przypisana klasa próby bezpośrednio wskazuje miejsce komponentu w kaskadowym systemie ochrony. Regularna kontrola stanu technicznego instalacji pozwala upewnić się, że zainstalowane moduły wciąż spełniają przypisane im wymogi. To niezbędny krok, by zagwarantować niezawodną ochronę wrażliwego sprzętu elektronicznego zgodnie z obowiązującymi standardami bezpieczeństwa.
Jak dobrać ograniczniki typu T1 i T2?
Wybór odpowiednich ograniczników przepięć T1 i T2 zaczyna się od wnikliwej analizy ryzyka uderzeń pioruna oraz określenia wymaganego poziomu bezpieczeństwa. Jeśli budynek posiada instalację odgromową, w głównej rozdzielnicy konieczne jest zainstalowanie urządzeń typu 1, znanych jako klasa B. Ich zadanie jest kluczowe: muszą one przejąć potężną energię wynikającą z bezpośredniego wyładowania piorunowego, charakteryzującą się falą o parametrach 10/350 µs.
Z kolei ograniczniki typu 2, czyli klasa C, znajdują swoje miejsce wewnątrz obiektu, stanowiąc samodzielne zabezpieczenie lub cenne uzupełnienie systemu. Skutecznie neutralizują one przepięcia generowane przez zdarzenia w sieci energetycznej czy przełączenia, operując falą 8/20 µs. Projektując taką instalację, nie można zapominać o zasadzie kaskady, która zapewnia współpracę poszczególnych stopni ochrony.
Aby urządzenia działały efektywnie, między T1 a T2 warto zachować od 5 do 10 metrów odstępu. Jeśli warunki techniczne uniemożliwiają taki montaż, rozwiązaniem będą dławiki odprzęgające. Podczas instalacji warto zadbać o krótkie przewody do szyn uziemiających, co pozwala uniknąć niekorzystnych spadków napięcia.
Dobierając konkretny sprzęt, koncentrujemy się na parametrach prądu udarowego dla T1 oraz prądzie maksymalnym dla T2. W miejscach o podwyższonym zagrożeniu często dobrym wyborem okazują się moduły kompaktowe B+C, łączące obie funkcje w jednej obudowie. Pamiętajmy też o regularnym sprawdzaniu wskaźników stanu pracy urządzeń oraz weryfikacji prądu następczego, co uchroni nas przed niewłaściwą współpracą z wyłącznikami nadprądowymi w razie awarii.
Kiedy potrzebny jest ogranicznik typu T3?
Ograniczniki przepięć klasy T3 stanowią ostatnią linię obrony instalacji elektrycznej, pełniąc rolę bezpiecznika dla najbardziej delikatnych odbiorników energii. Ich instalacja staje się niezbędna tam, gdzie kluczowe znaczenie ma zabezpieczenie wrażliwej elektroniki, której nie wystarczy już standardowa redukcja napięcia zapewniana przez stopnie T1 i T2.
Współczesne urządzenia, takie jak:
- zaawansowane komputery,
- sprzęt RTV,
- systemy automatyki domowej,
bazują na czułych podzespołach półprzewodnikowych. Aby uniknąć ich awarii, wymagają one ochrony klasy III, czyli właśnie zabezpieczeń typu D. Kluczowym czynnikiem decydującym o skuteczności tego rozwiązania jest lokalizacja – ogranicznik powinien znajdować się jak najbliżej odbiornika, najlepiej w promieniu kilku metrów. Zbyt duży dystans między nimi nie tylko komplikuje instalację, ale przede wszystkim generuje niebezpieczne przepięcia oscylacyjne wynikające z indukcyjności przewodów.
W praktyce mamy do wyboru różne formy tych zabezpieczeń:
- kompaktowe moduły montowane w puszkach podtynkowych,
- listwy zasilające,
- specjalistyczne gniazdka zintegrowane.
Urządzenia te wygaszają resztkowe przepięcia o niskiej energii, które przedostały się przez poprzednie stopnie ochrony. Warto pamiętać, aby regularnie weryfikować stan techniczny tych komponentów, szczególnie po serii silnych wyładowań atmosferycznych. Tylko takie podejście gwarantuje, że poziom napięcia pozostanie w bezpiecznych granicach, co jest absolutnie kluczowe dla bezawaryjnej pracy nowoczesnej elektroniki.

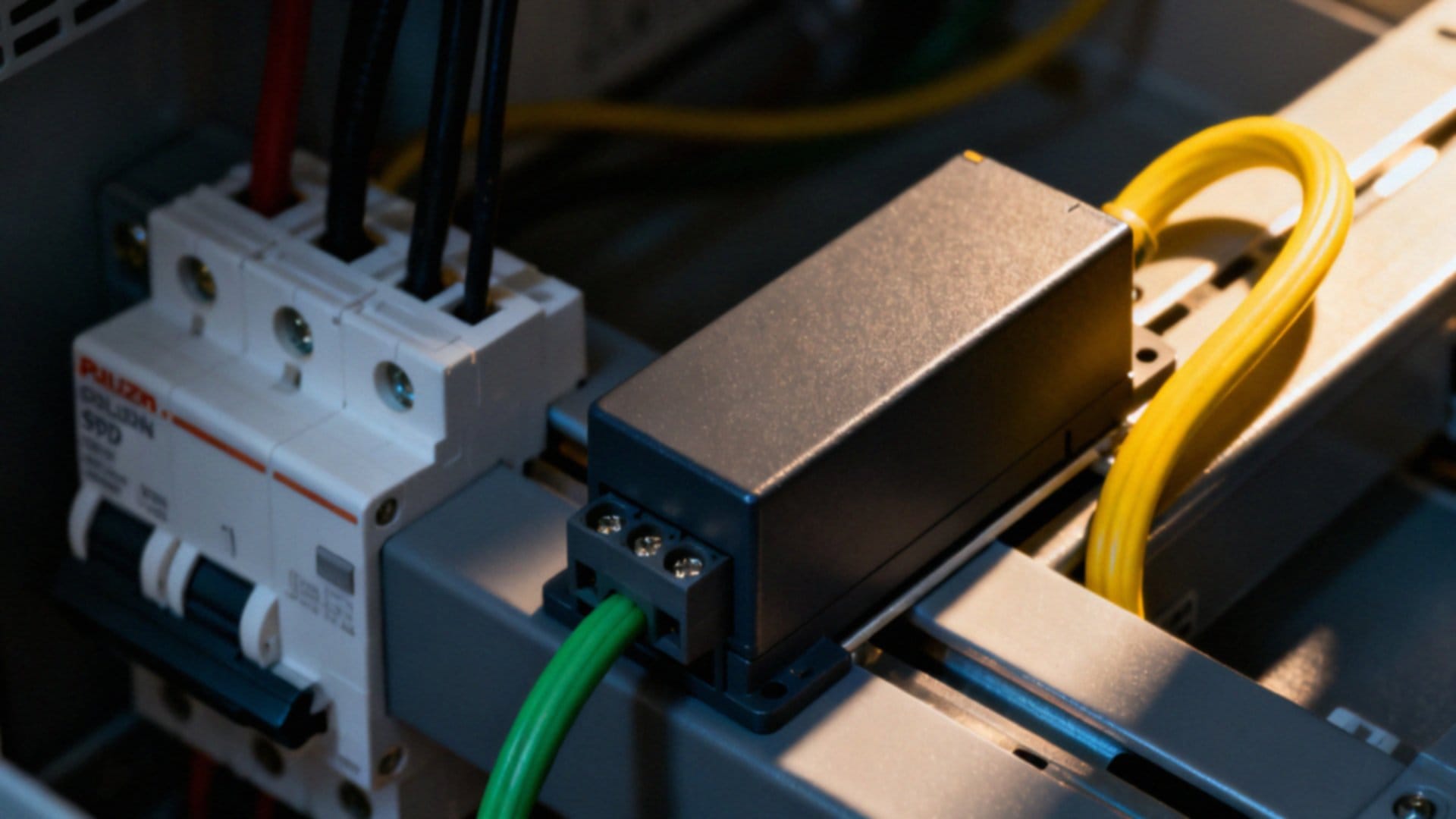

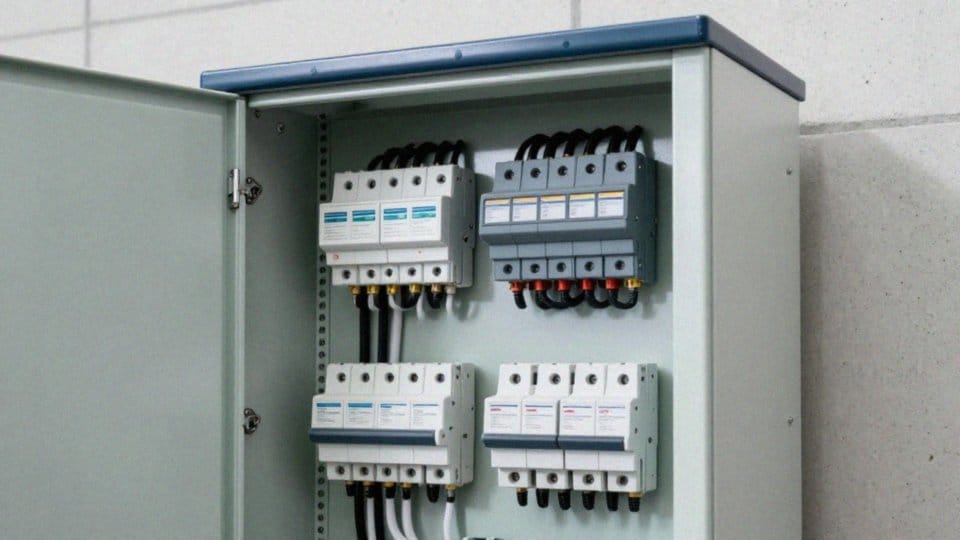

Jak zaprojektować ochronę wielostopniową instalacji?
Skuteczna obrona przed uderzeniami piorunów opiera się na kaskadowym systemie ochrony, który dzieli budynek na precyzyjnie określone strefy (LPZ). Planowanie instalacji zaczynamy od krytycznych punktów styku przewodów zasilających z obiektem. To właśnie w głównej rozdzielnicy powinny znaleźć się ograniczniki klasy B (T1), których zadaniem jest przyjęcie na siebie energii wyładowania i jej wstępne rozproszenie.
Kolejne szczeble zabezpieczeń wykorzystują zasadę redundancji. W mniejszych, pośrednich rozdzielnicach instalujemy urządzenia klasy C (T2), natomiast bezpośrednio przy najbardziej czułej elektronice montujemy czujki klasy D (T3). Aby skutecznie obniżyć napięcie pozostałe, należy zadbać o możliwie najkrótsze połączenia z szynami uziemiającymi. Kluczowe jest również stosowanie połączeń wyrównawczych o niskiej impedancji, które eliminują ryzyko niekontrolowanego wzrostu napięcia na obudowach sprzętów.
Nowoczesne projekty często korzystają z technologii RFID, co znacznie usprawnia okresowe inspekcje i pozwala monitorować stopień zużycia komponentów w czasie rzeczywistym. Równie ważne jest zabezpieczenie przed prądem następczym, dlatego dobór odpowiednich wyłączników nadprądowych musi być precyzyjny. Całość systemu musi oczywiście spełniać wymogi normy PN-EN 61643-11, co w praktyce oznacza konieczność atestacji każdego etapu ochrony poprzez testy klasy I, II i III.
Regularna kontrola stanu technicznego oraz monitorowanie sygnalizacji pracy ograniczników to najlepszy sposób, by trwale zabezpieczyć elektronikę przed niszczycielskimi skutkami przepięć.
