Co to jest ogranicznik przepięć bez uziemienia?
Miniaturowe ograniczniki przepięć nieposiadające uziemienia to wyspecjalizowane moduły, zaprojektowane z myślą o miejscach, w których brakuje dostępu do tradycyjnej instalacji ochronnej. Wykorzystują one symetryczną architekturę oraz rezystancję szeregową lub systemy separacji linii, co pozwala na bezpieczne odprowadzanie energii bezpośrednio w obrębie magistrali przesyłowej.
Dzięki zastosowaniu ochrony warystorowej i iskiernikowej, urządzenia te efektywnie neutralizują drobne zakłócenia elektromagnetyczne oraz nagłe skoki napięcia na przewodach sygnałowych. Rozwiązanie to znajduje szerokie zastosowanie w zabezpieczaniu infrastruktury LAN w standardach:
- 10Base-T,
- 100Base-T,
- instalacjach kamer IP,
- systemach PoE wewnątrz budynków.
Montaż polega na bezpośrednim wpięciu modułu w kabel RJ-45, co tworzy dodatkową zaporę dla niepożądanych impulsów. Należy jednak mieć na uwadze, że tego typu zabezpieczenia ustępują skutecznością klasycznym ogranicznikom przepięć typu SPD, które korzystają z przewodu ochronnego. Oznacza to, że nie zapewniają one pełnej odporności na bezpośrednie wyładowania atmosferyczne czy przepięcia generowane przez wysokie prądy udarowe, stanowiąc jedynie uzupełniającą formę ochrony.
Czy ogranicznik przepięć bez uziemienia jest skuteczny?
Ogranicznik pozbawiony uziemienia wykazuje jedynie ograniczoną sprawność. W praktyce sprawdza się on głównie przy usuwaniu drobnych impulsów indukowanych oraz lokalnych przepięć poprzecznych, a jego działanie jest skuteczne w sieciach symetrycznych, gdzie rozproszenie energii odbywa się bez udziału przewodu ochronnego.
Sytuacja zmienia się diametralnie w obliczu przepięć podłużnych wywołanych wyładowaniami atmosferycznymi. Wówczas parametry Iimp stają się niewystarczające, a wymagane napięcia wyładowania oraz prądy znamionowe In znacznie przekraczają techniczne możliwości takich urządzeń.
W obliczu realnego zagrożenia piorunowego niezbędne jest wdrożenie ochronników klasy B lub układów kombinowanych B+C, które muszą współpracować z uziemieniem o niskiej rezystancji. Obowiązująca norma PN-HD 60364-5-534 jasno wskazuje, że bez sprawnej instalacji uziemiającej nie można mówić o pełnej klasie ochrony wymaganej dla kluczowej infrastruktury.
Brak uziemienia to nie tylko obniżony poziom bezpieczeństwa, ale również ryzyko niebezpiecznych skoków potencjału na przewodach neutralnych. Montowanie ochronników klasy C lub D bez odpowiedniego uziomu zabezpiecza sprzęt jedynie przed drobnymi zakłóceniami, nie dając przy tym żadnej gwarancji ochrony przed pożarem czy porażeniem prądem w razie wystąpienia przepięć o dużej energii.
Jak dobrać ogranicznik przepięć bez uziemienia do instalacji?
Wybór właściwego modułu SPD to zadanie wymagające dokładnego przeanalizowania źródeł przepięć w Twojej instalacji. Przede wszystkim ustal optymalne miejsce montażu, uwzględniając:
- odległość od chronionych odbiorników,
- konfigurację sieci, taką jak układy TN-C czy TN-C-S,
- ewentualny punkt rozdziału przewodu PEN.
Równie istotne jest sprawdzenie kluczowych parametrów technicznych – mowa tu o:
- napięciu pracy,
- poziomie ochrony,
- zdolności do odprowadzania energii udarowej.
Jeśli w Twojej instalacji brakuje uziemienia, postaw na rozwiązania o podwyższonej klasie izolacji, co skutecznie zapobiegnie niebezpiecznym przeskokom łuku. Zabezpieczając linie sygnałowe, na przykład Ethernet z PoE, szukaj certyfikowanych urządzeń. Dzięki minimalnej pojemności własnej gwarantują one pełną przepustowość danych, zapobiegając tłumieniu sygnału przy wtykach RJ-45. Pamiętaj przy tym, by dobrać ogranicznik tak, aby dobrze współgrał z zabezpieczeniami nadmiarowoprądowymi, a w razie potrzeby również z wyłącznikami różnicowoprądowymi.
Zadbaj też o odpowiednią wytrzymałość termiczną urządzenia, zwłaszcza gdy instalujesz je w rozdzielnicach głównych. Podczas montażu kieruj się zasadą minimalnej długości przewodów, co pozwoli ograniczyć szkodliwe spadki napięcia na indukcyjnościach. Każdy profesjonalny projekt wymaga weryfikacji zgodności z aktualnymi normami i wytycznymi producenta. Ostatecznie, rzetelna ocena zdolności do odprowadzania prądów indukowanych oraz odporność na krótkotrwałe wzrosty napięcia to fundament, od którego zależy bezpieczeństwo wszystkich podłączonych odbiorników.
Jak układ TN-C/TN-C-S wpływa na działanie ogranicznika bez uziemienia?
W układzie TN-C przewód PEN łączy w sobie funkcję neutralną oraz ochronną, co rodzi pewne komplikacje. Brak odrębnej żyły PE istotnie ogranicza efektywność standardowych ograniczników przepięć. Ponieważ podłączone urządzenia nie mają dedykowanej drogi do ziemi, ich zdolność do odprowadzania energii udarowej jest mocno ograniczona. Gdy wystąpi przepięcie, prąd może zostać przeniesiony na przewód neutralny, co z kolei tworzy niebezpieczne napięcie na obudowach sprzętu.
Sytuacja wygląda znacznie lepiej w instalacjach TN-C-S, gdzie punkt rozdziału przewodu PEN na N i PE pozwala na bezpieczniejszą konfigurację. Najlepszą praktyką jest montaż ochronnika za tym punktem w rozdzielnicy głównej, co wyraźnie podnosi stabilność całego systemu. Skuteczność tej ochrony zależy jednak od jakości uziemienia w miejscu rozdziału – najlepiej sprawdzają się tu niskorezystancyjne uziomy pionowe lub bednarka.
Jeśli uziemienie jest trudne do wykonania, należy maksymalnie skrócić połączenia wyrównawcze, aby zminimalizować ryzyko niebezpiecznych spadków napięcia na indukcyjnościach przewodów. Niezależnie od wybranych rozwiązań, kluczowe jest dobranie zabezpieczeń przeciwzwarciowych dopasowanych do klasy ogranicznika, czy to typu T1, czy T2. Brak solidnego uziomu w sieciach TN-C zawsze wiąże się z ryzykiem przepływu prądów udarowych przez instalację odbiorczą. Dlatego priorytetem projektowym powinno być doprowadzenie uziomu o wysokich parametrach, co nie tylko chroni urządzenia przed zniszczeniem, ale przede wszystkim zapewnia pełną zgodność z obowiązującymi normami bezpieczeństwa.

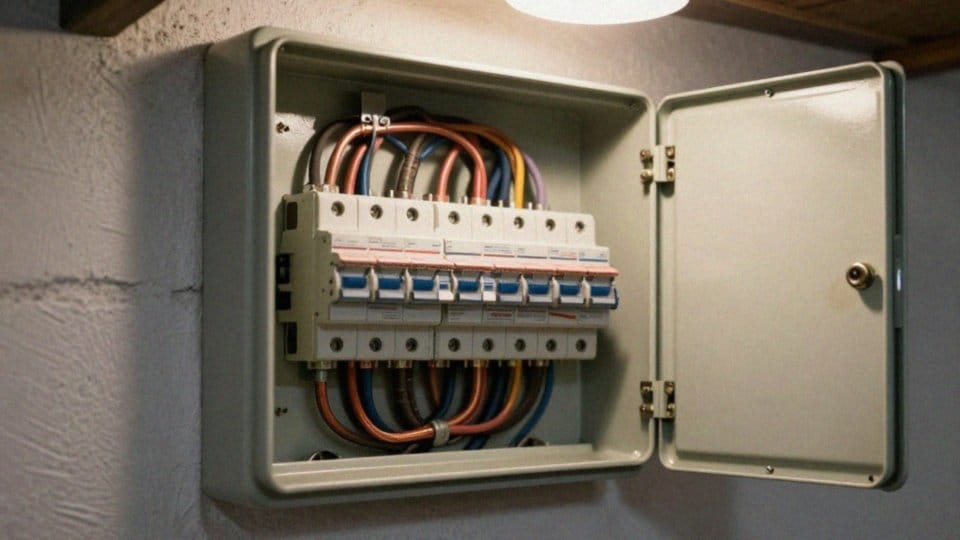

Jakie zagrożenia niesie brak uziemienia?
Brak solidnego uziemienia otwiera drogę do niebezpiecznych skoków napięcia na przewodach neutralnych i ochronnych. Gdy potencjał elektryczny przenosi się na metalowe obudowy urządzeń, bezpośrednio naraża to każdego użytkownika na porażenie. Kluczowym zadaniem uziomu jest bezpieczne przejęcie energii piorunowej oraz udarowej; jeśli go zabraknie, prąd przepięciowy swobodnie krąży po instalacji, siejąc spustoszenie w podłączonym sprzęcie.
Stosowanie niesprawdzonych komponentów w systemach pozbawionych prawidłowej ochrony jedynie potęguje ryzyko. Może wtedy dojść do powstania łuku elektrycznego, którego temperatura łatwo inicjuje pożar, a w najgorszym scenariuszu kończy się to nawet wybuchem ogranicznika przepięć. Należy unikać prowizorycznych rozwiązań, takich jak mostkowanie faz z przewodem PEN – niezgodność z normą PN-HD 60364-5-534 to prosta droga do poważnej awarii.
Fundamentem bezpieczeństwa pozostaje niska rezystancja uziomu. Zastosowanie dobrej jakości bednarki oraz precyzyjnie dobranych przewodów wyrównawczych pozwala skutecznie kontrolować przepływ niechcianej energii. Bez tych elementów ochronniki SPD stają się całkowicie bezużyteczne. Inwestycja w certyfikowany system uziemiający to jedyny pewny sposób, aby trwale zabezpieczyć instalację i zagwarantować stabilną pracę wszystkich urządzeń w budynku.
Jak wykonać połączenia wyrównawcze bez uziemienia?
Gdy nie mamy dostępu do głównego uziomu, musimy zadbać o lokalne połączenia wyrównawcze. Cała procedura skupia się na tym, by zredukować różnice potencjałów do minimum. W praktyce sprowadza się to do spięcia metalowych obudów sprzętu, elementów konstrukcyjnych oraz przewodów ochronnych w jeden spójny system. Najlepiej wykorzystać do tego:
- bednarkę,
- wytrzymałą linkę o właściwym przekroju.
To zagwarantuje zarówno niezawodność mechaniczną, jak i odpowiednią przewodność elektryczną. Dbając o montaż, warto pamiętać o skracaniu przewodów do niezbędnego minimum. Krótsza droga przepływu prądu to mniejsza indukcyjność, a w efekcie znacznie lepsza ochrona przed impulsami napięciowymi. Solidne zaciski są tutaj kluczowe – chronią punkty stykowe przed korozją i luzowaniem się wskutek wibracji.
W przypadku instalacji typu TN-C, każda ingerencja w przewód PEN to wyzwanie wymagające precyzji. Musimy ściśle trzymać się norm przy wydzielaniu torów N oraz PE, nie zapominając o zachowaniu ciągłości ochrony. Z kolei w sieciach LAN, pozbawionych standardowego uziemienia, dobrym rozwiązaniem jest:
- montaż ograniczników na końcach magistrali,
- uziemienie ekranu w zacisku wyrównawczym,
co skutecznie wygasi indukowane przepięcia. Pamiętaj, że każda modyfikacja wymaga rzetelnej analizy ryzyka i sprawdzenia przez fachowca. Nawet jeśli brakuje nam centralnego punktu uziomowego, dążenie do wyrównania potencjałów jest fundamentalne. To właśnie te działania znacząco poprawiają bezpieczeństwo użytkowania elektroniki w każdym obiekcie.

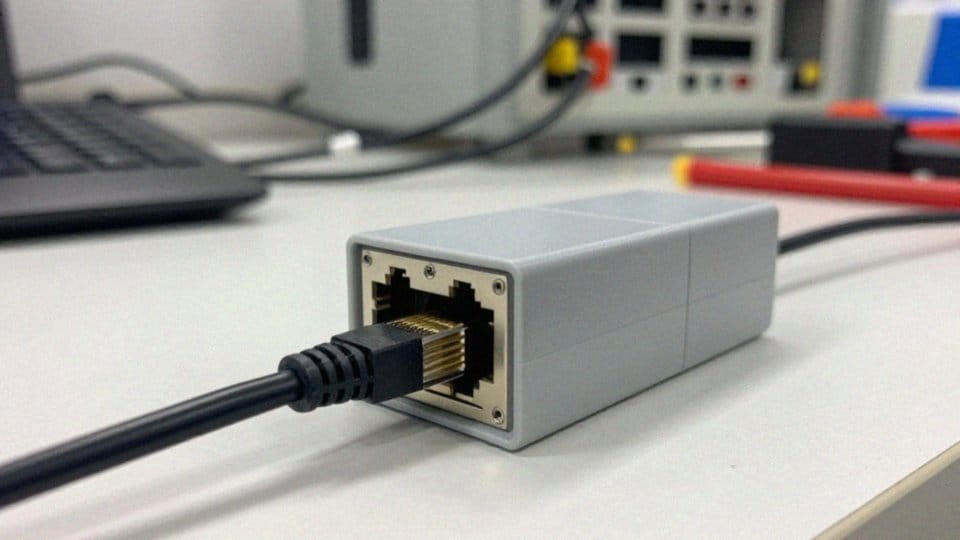

Jak zabezpieczyć sieć LAN bez uziemienia?
Ochrona sieci LAN w budynkach pozbawionych uziemienia wymaga sięgnięcia po specjalistyczne ograniczniki przepięć dedykowane liniom sygnałowym RJ-45. Kluczowe znaczenie ma tu wybór modułów o niskiej pojemności własnej, co pozwala zachować pełną integralność transmisji w standardach 10Base-T oraz 100Base-T bez ryzyka degradacji sygnału.
Zadbaj o to, by urządzenia zabezpieczające znalazły się jak najbliżej chronionych punktów, takich jak:
- kamery IP,
- switche.
Najlepsze efekty uzyskasz, stosując ochronę po obu stronach przewodu – zarówno przy odbiorniku, jak i źródle sygnału. Warto również zainwestować w przewody ekranowane, pamiętając, by ekran był prawidłowo wyprowadzony do lokalnej strefy ekwipotencjalizacji. Jeśli Twoja infrastruktura bazuje na zasilaniu PoE, upewnij się, że wybrane ograniczniki są w pełni kompatybilne z tym standardem i obsługują odpowiednie napięcia pracy.
Dbałość o detale, takie jak solidne zaciski montażowe czy osłony termokurczliwe, dodatkowo wzmocni fizyczną trwałość złączy. Istotnym zabiegiem profilaktycznym jest unikanie prowadzenia przewodów sygnałowych równolegle do linii zasilających, co znacząco redukuje ryzyko powstawania niepożądanych sprzężeń. Pamiętaj, aby regularnie weryfikować stan modułów, zwłaszcza po przejściu gwałtownych burz.
Choć badania w akredytowanych laboratoriach dają pewność co do parametrów takich jak rezystancja szeregowa czy prąd wyładowczy, traktuj powyższe wskazówki jako uzupełnienie systemowej ochrony odgromowej, która w obiektach wysokiego ryzyka pozostaje niezbędna.
