Czym jest montaż ogranicznika przepięć?
Montaż ogranicznika przepięć, czyli urządzenia typu SPD, to kluczowy element dbania o bezpieczeństwo każdego systemu elektrycznego. Jego rola sprowadza się do szybkiego odprowadzania niebezpiecznych skoków napięcia do ziemi, co skutecznie zabezpiecza zarówno instalację, jak i podłączone do niej sprzęty.
Sama instalacja polega na precyzyjnym umieszczeniu odpowiednich modułów, takich jak:
- Typ 1,
- Typ 2,
- Typ 3.
Fundamentem poprawności tego procesu jest prawidłowe połączenie zacisków SPD z przewodami:
- fazowymi,
- neutralnym,
- ochronnym.
Podczas prac należy bezwzględnie kierować się aktualnymi normami technicznymi, w tym PN-EN 61643 oraz PN-HD 60364-5-534, które gwarantują rzetelność zabezpieczeń. Warto również pamiętać o dwóch technicznych detalach:
- jakości uziemienia, która wpływa na efektywność całego układu,
- długości przewodów łączeniowych.
Aby zoptymalizować poziom ochrony Up, warto zadbać o to, by kable nie przekraczały pół metra długości. Takie rozwiązanie tworzy ścieżkę o niskiej impedancji, pozwalając na bezpieczne zredukowanie energii uderzeniowej do poziomu całkowicie niegroźnego dla wrażliwej domowej elektroniki.

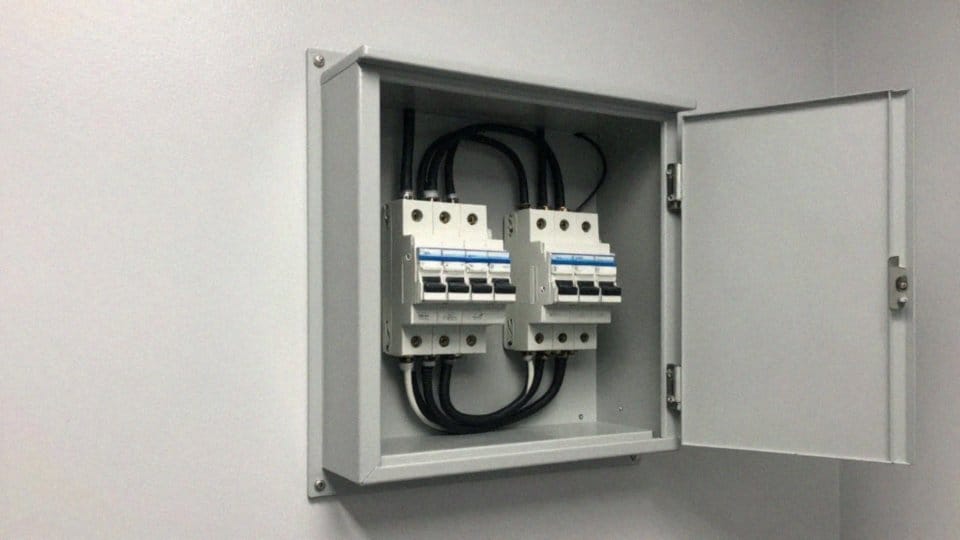

Dlaczego montaż ogranicznika przepięć jest ważny?
Ogranicznik przepięć to kluczowy element każdej nowoczesnej instalacji 230/400 V, skutecznie chroniący elektronikę przed skutkami wyładowań atmosferycznych oraz nagłymi skokami napięcia wynikającymi z załączania urządzeń w sieci. Jego zadanie jest proste, lecz niezwykle istotne: bezpieczne odprowadzenie nadmiaru energii do ziemi. Dzięki temu napięcie resztkowe zostaje zredukowane do poziomu, który nie zagraża czułemu sprzętowi czy systemom przesyłu danych.
Kluczem do pełnej ochrony jest odpowiednia koordynacja modułów typu 1, 2 i 3, precyzyjnie dobranych do układu sieci, takiego jak TN-S czy TNC. Takie podejście pozwala skutecznie uniknąć kosztownych awarii oraz irytujących, nieplanowanych przestojów w pracy.
W miejscach wyposażonych w zewnętrzną instalację piorunochronną (LPS), montaż ogranicznika klasy 1 jest zresztą bezwzględnym wymogiem prawnym, o czym przypominają aktualne normy techniczne. Inwestycja w prawidłowe zabezpieczenie to nie tylko troska o żywotność sprzętu i minimalizacja strat finansowych, ale także kwestia formalna.
Większość ubezpieczycieli uzależnia wypłatę odszkodowania za zniszczenia spowodowane przepięciami od posiadania certyfikowanych, zgodnych z przepisami systemów ochrony. Zadbana i poprawnie zainstalowana instalacja to zatem najlepsza karta przetargowa w relacjach z towarzystwami ubezpieczeniowymi.
Jak dobrać ogranicznik przepięć według parametrów technicznych?
| Typ ogranicznika | Charakterystyka | Zastosowanie |
|---|---|---|
| Typ 1 (iskiernikowy) | Odprowadza bardzo duże prądy | Ochrona przed bezpośrednim uderzeniem pioruna |
| Typ 2 (warystorowy) | Najczęściej stosowany | Ochrona instalacji przed przepięciami łączeniowymi |
| Typ 3 | Urządzenie końcowe | Montaż tuż przy zabezpieczanych odbiornikach |
Wybór właściwego ogranicznika przepięć (SPD) zaczyna się od dokładnego rozpoznania układu sieci, niezależnie od tego, czy mamy do czynienia z instalacją typu TN-S, TNC, IT czy TT. W obiektach z zewnętrzną instalacją odgromową (LPS) niezbędne są urządzenia klasy 1 (T1), wyróżniające się zdolnością odprowadzania bardzo wysokich prądów udarowych. Z kolei w typowych sieciach TN-S i TNC głównym elementem ochronnym stają się warystorowe ograniczniki klasy 2 (T2), a dla zabezpieczenia delikatnej elektroniki warto dołączyć moduły klasy 3 (T3).
Kluczowe znaczenie przy doborze ma parametr Uc, czyli maksymalne napięcie robocze, które musi zawsze przewyższać napięcie znamionowe danej instalacji. Równie istotny jest poziom ochrony napięciowej (Up) – im niższy, tym bezpieczniej dla podłączonych odbiorników. Podczas planowania zabezpieczeń należy także sprawdzić prąd znamionowy wyłącznika nadprądowego; jeśli jest on zbyt wysoki dla zastosowanego SPD, nie obejdzie się bez dodatkowego bezpiecznika.
Specyficzne wymagania stawiają sieci typu TT, w których należy zadbać o niezależne uziemienie ogranicznika. Każdy projekt musi uwzględniać koordynację energetyczną między poszczególnymi stopniami ochrony, co jasno precyzują normy PN-EN 61643 oraz PN-HD 60364-5-534. Nie zapominajmy również o weryfikacji trwałości modułów i ich czasu reakcji, pamiętając o zachowaniu bezpiecznego marginesu napięciowego w stosunku do odporności sprzętów.
Wykorzystanie rozwiązań hybrydowych lub iskiernikowych, w tym odgromników gazowych GDT, znacząco poprawia skuteczność ochrony zarówno w obliczu wyładowań bezpośrednich, jak i pośrednich skoków napięcia.
Jak bezpiecznie przeprowadzić montaż ogranicznika przepięć?
Prace montażowe związane z ogranicznikiem przepięć wymagają bezwzględnego odłączenia zasilania. Przed przystąpieniem do jakichkolwiek działań w rozdzielnicy, koniecznie sprawdź brak napięcia za pomocą miernika, aby zapewnić bezpieczeństwo osobiste.
Samo urządzenie montuje się na szynie DIN lub widełkowej, ściśle przestrzegając wytycznych producenta. Aby zachować wymaganą skuteczność ochrony, kluczowe jest utrzymanie niskiej impedancji toru prądowego. Uzyskasz to, skracając przewody łączące do długości poniżej pół metra i prowadząc je możliwie najprostszą drogą.
Podczas wpinania instalacji pamiętaj o poprawnej kolejności:
- faza,
- przewód neutralny,
- przewód ochronny.
W sieciach typu TT pamiętaj o podłączeniu ogranicznika do niezależnego uziemienia. Jeśli parametry prądowe Twojej sieci przekraczają dopuszczalne limity urządzenia, koniecznie zastosuj dodatkowe zabezpieczenie w formie bezpiecznika lub wyłącznika instalacyjnego.
Finalnym etapem jest weryfikacja poprawności montażu. Wykorzystaj do tego celu mierniki impulsów lub zaawansowane systemy typu ImpulseCheck, które potwierdzą pełną gotowość układu do pracy. Całość procesu zakończ przygotowaniem dokumentacji technicznej oraz wpisaniem urządzenia do harmonogramu regularnych przeglądów. Takie podejście gwarantuje długotrwałą i niezawodną ochronę w instalacjach TNS 230/400 V.

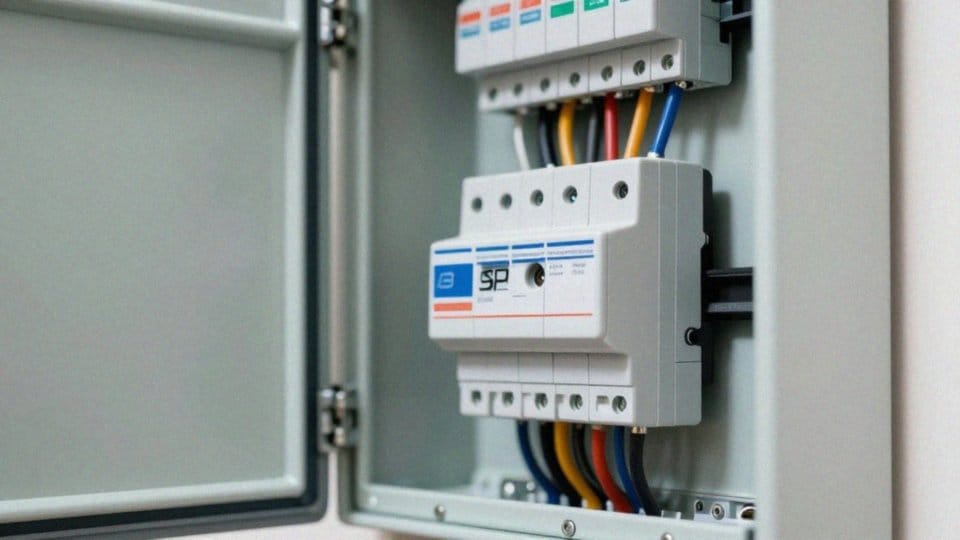

Gdzie zamontować ogranicznik przepięć w rozdzielnicy?
Najlepszym miejscem na montaż ogranicznika przepięć jest główna rozdzielnica, umieszczona bezpośrednio przy punkcie wprowadzenia zasilania do budynku. To rozwiązanie stanowi fundament skutecznej ochrony całej instalacji. Jeśli jednak budujesz bardziej złożony system, warto rozważyć układ kaskadowy.
Wtedy w głównej rozdzielnicy instaluje się moduły typu:
- 1 lub 1+2, co jest szczególnie istotne w przypadku obiektów z systemem odgromowym (LPS),
- 2 dla podrozdzielni,
- 3 dla najbardziej czułych sprzętów w domu.
Wewnątrz samej rozdzielnicy moduły SPD najwygodniej umieścić na szynie DIN lub szynie widełkowej. Takie podejście pozwala maksymalnie skrócić drogę połączenia z przewodem ochronnym i szyną uziemiającą. Dobrym rozwiązaniem jest inwestycja w prefabrykowane rozdzielnice z zainstalowanymi fabrycznie modułami, co nie tylko upraszcza pracę, ale też gwarantuje poprawne rozmieszczenie stopni ochrony.
Pamiętaj, aby przy wyborze miejsca montażu zadbać o łatwy dostęp do wymiennych wkładek i okienek serwisowych. Projektując instalację, musisz bezwzględnie przestrzegać zasad koordynacji, pilnując, by typ 2 zawsze wyprzedzał typ 3. Ponadto, warto pamiętać o zachowaniu minimum 10 metrów odległości między odbiornikiem a ogranicznikiem typu 3, chyba że główny moduł posiada specjalne zabezpieczenia przed sprzężeniami. Warto też wspomnieć, że w sieciach TT kluczowe jest zapewnienie dedykowanego uziemienia w punkcie podłączenia ogranicznika.
Jak podłączyć przewody do ogranicznika przepięć?
Prawidłowa instalacja ogranicznika przepięć opiera się na precyzyjnej kolejności działań i skracaniu ścieżek przepływu prądu. Przewody fazowe wprowadzamy do dedykowanych zacisków wejściowych urządzenia, natomiast żyłę neutralną oraz ochronną podłączamy odpowiednio do złączy oznaczonych jako N oraz PE lub bezpośrednio do szyny wyrównawczej.
Kluczem do wysokiej skuteczności ochrony jest utrzymanie długości przewodów łączących poniżej pół metra. Takie podejście znacząco ogranicza indukcyjne spadki napięcia podczas wyładowań, co w efekcie przekłada się na lepszy poziom ochrony Up. Bardzo ważne jest również dobranie właściwego przekroju żył, co pozwoli im bez trudu wytrzymać obciążenia prądem znamionowym i silne udary.
W sytuacjach wymagających dodatkowego zabezpieczenia warto rozważyć zastosowanie:
- zewnętrznego wyłącznika nadprądowego,
- wkładki topikowej o parametrach idealnie dopasowanych do instalacji.
Konfiguracja połączeń, czy to w układach typu TN-S i TN-C, czy też w sieciach TT, musi być zawsze zgodna z charakterystyką danego ogranicznika przepięć, przy czym w układach TT kluczowe jest niezależne uziemienie.
W przypadku nowoczesnej infrastruktury przesyłowej, takiej jak zasilanie PoE czy transmisja danych, standardowe rozwiązania mogą nie wystarczyć. Wówczas najlepiej sprawdzą się specjalistyczne ograniczniki ze złączami LSA, które gwarantują nieprzerwaną ciągłość ekranowania i minimalizują zakłócenia sygnału.
Każdy montaż powinien finalnie domykać rzeczowa kontrola: od pomiarów ciągłości przewodu ochronnego, przez weryfikację uziemienia, aż po testy funkcjonalności zamontowanego urządzenia.
Jakie są najczęstsze błędy montażowe ogranicznika przepięć?
Wielu instalatorów nieświadomie obniża skuteczność systemów ochrony przeciwprzepięciowej, popełniając błędy, których dałoby się łatwo uniknąć. Kluczowym czynnikiem jest tu często pomijana zasada długości przewodów łączeniowych. Jeżeli suma długości przewodów fazowego, neutralnego oraz ochronnego przekracza pół metra, w układzie wzrasta indukcyjność. Taka sytuacja drastycznie podnosi napięcie ochrony, co bezpośrednio naraża podłączone urządzenia na uszkodzenie.
Kolejnym słabym ogniwem jest niewłaściwe uziemienie. W systemach TT brak niezależnego punktu uziomu uniemożliwia prawidłowe odprowadzenie energii wyładowania, co w razie awarii zazwyczaj kończy się trwałym zniszczeniem ogranicznika SPD. Równie istotny, a często niedoceniany, jest problem braku koordynacji między ogranicznikami różnych stopni. Prowadzi to do sytuacji, w której słabszy moduł typu drugiego przejmuje na siebie obciążenie przewidziane dla wytrzymalszego typu pierwszego.
Wśród innych krytycznych uchybień warto wymienić:
- montaż urządzeń zbyt daleko od wejścia instalacji do budynku,
- dobór zbyt niskiego prądu udarowego, który nie przystaje do realnego poziomu ryzyka w danym obiekcie,
- zapominanie o zabezpieczeniach bezpiecznikowych przy niewystarczającej impedancji układu,
- narażanie się na błędy montażowe, próbując podłączać ogranicznik pod napięciem.
Prowadzi to często do błędnego przypisania faz, przewodu neutralnego czy PE. Niestety, rażące ignorowanie parametrów prądu znamionowego skutkuje błyskawicznym wypaleniem modułów. Problemem pozostaje też brak rzetelnej dokumentacji i czytelnego oznakowania po zakończeniu montażu. Należy pamiętać, że złamanie zasad w układach wielostopniowych lub zaniechanie testów funkcjonalnych czyni całą inwestycję bezużyteczną. Takie zaniedbania nie tylko kładą się cieniem na bezpieczeństwie kosztownej elektroniki, ale w razie awarii mogą stać się dla ubezpieczyciela podstawą do odmowy wypłaty odszkodowania.
Kiedy testować i konserwować ogranicznik przepięć?
Systematyczne kontrolowanie stanu ograniczników przepięć to fundament niezawodnej ochrony, ściśle określony przez normę PN-EN 61643. Standardowy przegląd instalacji warto przeprowadzać co dwa lub trzy lata, choć harmonogram ten może ulec zmianie w obliczu gwałtownych zjawisk pogodowych. Jeśli w pobliżu budynku doszło do wyładowania atmosferycznego, niezwłoczna inspekcja staje się koniecznością.
Podstawą skutecznej konserwacji jest wnikliwa ocena wizualna modułów oraz wskaźników optycznych. To właśnie one sygnalizują wyczerpanie żywotności warystora, domagając się szybkiej wymiany wkładki. W trakcie serwisu nie można pominąć pomiarów rezystancji uziomu oraz przewodu ochronnego – te parametry bezpośrednio przekładają się na zdolność urządzenia do redukcji napięcia resztkowego w sieci.
W nowoczesnej diagnostyce warto sięgnąć po zaawansowane mierniki impulsów, takie jak systemy typu ImpulseCheck. Pozwalają one na weryfikację reakcji zabezpieczeń poprzez symulację realnych zagrożeń. Pamiętajmy przy tym o kilku kluczowych zasadach:
- każda poluzowana lub wadliwa ścieżka elektryczna musi zostać poprawiona,
- wszelkie wyniki testów powinny trafiać do rejestru przeglądów.
W przypadku wykrycia uszkodzeń mechanicznych moduł bezwzględnie wymaga wymiany, podobnie jak po każdej poważniejszej awarii sieci, wymagającej ponownej weryfikacji parametrów. Rzetelna konserwacja to jedyny sposób, by zapewnić, że ogranicznik przez cały czas utrzymuje deklarowany poziom ochrony Up. To nie tylko kwestia bezpieczeństwa wrażliwej elektroniki, ale również wymóg formalny, często kluczowy przy spełnianiu warunków ubezpieczenia instalacji technicznych.
