Ogranicznik przepięć — do czego służy i jak chroni instalację elektryczną?

Co to jest ogranicznik przepięć?

Ogranicznik przepięć, znany również jako SPD, to niepozorny, lecz kluczowy komponent montowany na szynie DIN wewnątrz rozdzielnic. Jego priorytetem jest czuwanie nad bezpieczeństwem domowej instalacji oraz elektroniki, którą chroni przed niszczycielskimi skutkami nagłych skoków napięcia.

W obliczu przepięcia urządzenie przejmuje nadmiar energii i bezpiecznie odprowadza prąd udarowy do układu uziemienia. W sercu ogranicznika pracują aktywne podzespoły, takie jak warystory czy iskierniki, zdolne do reakcji w ułamku nanosekundy. Zgodnie z wytycznymi norm PN-EN 61643-11 oraz PN-EN 62305, urządzenia te dzielimy na klasy:

• T1,
• T2,
• T3.

Dopasowując je do konkretnych potrzeb zabezpieczeniowych, warto zwrócić uwagę na istotne parametry, takie jak:

• prąd udarowy Iimp,
• napięcie pracy Uc,
• poziom ochrony Up.

Współczesne konstrukcje bazują na rozwiązaniach modułowych z wygodną, wymienną wkładką. Wyposażono ją w czytelny wskaźnik zużycia, który w porę sygnalizuje potrzebę wymiany elementów na nowe. Aby zapewnić pełną skuteczność, konfigurację połączeń, taką jak układy 3+1 lub 4+0, dobiera się zawsze w oparciu o liczbę biegunów oraz specyfikę danej instalacji elektrycznej.

Jakie są rodzaje ograniczników przepięć? Przewodnik po klasach i zastosowaniach

Do czego służy ogranicznik przepięć?

Głównym zadaniem ogranicznika przepięć jest zabezpieczenie domowej instalacji elektrycznej oraz podłączonego do niej sprzętu przed skutkami nagłych skoków napięcia, wynikających z wyładowań atmosferycznych czy awarii w sieci przemysłowej. Urządzenie to działa jak swoisty wentyl bezpieczeństwa, skutecznie odprowadzając nadmiar ładunku do uziemienia. W rezultacie chroni ono delikatną elektronikę, od telewizorów i lodówek, aż po zaawansowane pompy ciepła, panele fotowoltaiczne czy systemy inteligentnego domu.

Budowa systemu ochrony opiera się na wielostopniowej strategii, która dzieli proces zabezpieczania instalacji na poszczególne etapy:

• Ograniczniki typu T1, znane również jako klasa B, biorą na siebie ciężar najpotężniejszych udarów, wywołanych bezpośrednim uderzeniem pioruna,
• jednostki T2 (klasa C) skutecznie niwelują przepięcia sieciowe oraz te indukowane w przewodach,
• urządzenia T3 (klasa D) zapewniają precyzyjną ochronę najbardziej wrażliwej elektroniki, znajdującej się bezpośrednio przy odbiornikach.

Taka koordynacja działań pozwala znacząco zredukować napięcie resztkowe oraz amplitudę impulsu docierającego do urządzeń. Dzięki temu nie tylko skracamy czas narażenia podzespołów na niebezpieczne skoki napięcia, ale przede wszystkim wyraźnie poprawiamy ich trwałość. Jednocześnie drastycznie ograniczamy ryzyko awarii, które mogłyby doprowadzić do kosztownego uszkodzenia całej sieci w budynku.

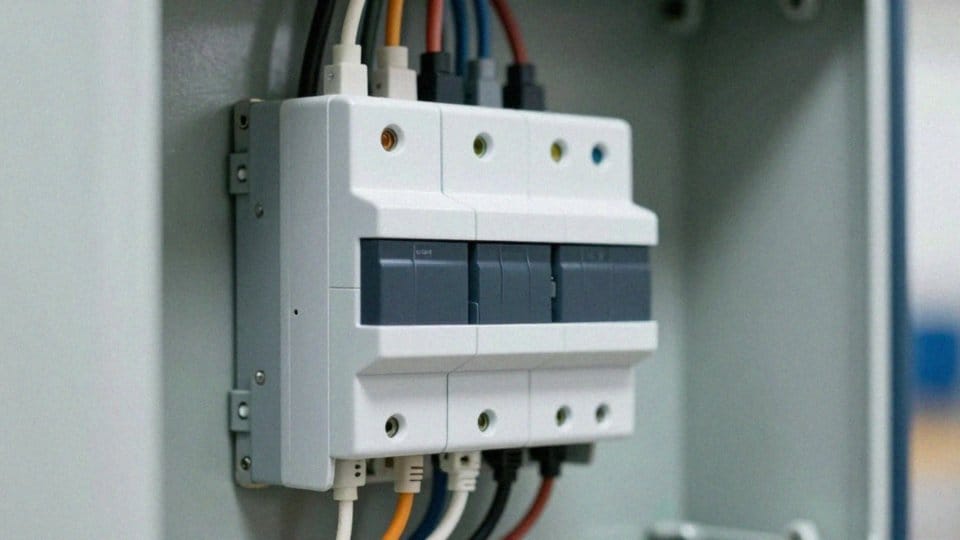

Jak działa ogranicznik przepięć w praktyce?

W standardowych warunkach pracy ogranicznik przepięć zachowuje wysoką impedancję, skutecznie separując linię zasilającą od uziemienia. W momencie wystąpienia groźnego impulsu napięciowego, urządzenie błyskawicznie zmienia swój stan na niskoimpedancyjny. Kluczową rolę odgrywają tu warystory, które pochłaniają energię, oraz iskierniki, tworzące kanał przewodzący po osiągnięciu progu przebicia. Cała ta reakcja zamyka się w nanosekundach, co ma decydujące znaczenie dla bezpieczeństwa delikatnej elektroniki.

O skuteczności ochrony decydują przede wszystkim parametry techniczne podzespołu. Do najważniejszych z nich należą:

• prąd udarowy Iimp,
• maksymalny prąd wyładowczy,
• prąd wyładowczy In.

Te parametry determinują, jak dużą dawkę energii urządzenie jest w stanie przejąć bez awarii. Dzięki bezpiecznemu odprowadzeniu prądu wyładowczego do ziemi, napięcie resztkowe obniża się do poziomu, który nie zagraża odbiornikom.

Ogranicznik przepięciowy — co to jest i jak chroni urządzenia elektroniczne?

W profesjonalnych instalacjach najlepiej sprawdza się system kaskadowy. Współdziałające ograniczniki typów T1, T2 i T3 stopniowo wygaszają energię impulsu, co ogranicza ryzyko niebezpiecznych sprzężeń wewnątrz przewodów. Montaż jednostki jak najbliżej chronionego sprzętu pozwala uzyskać optymalne napięcie ochronne.

Warto pamiętać, że elementy te z czasem ulegają naturalnemu wyeksploatowaniu. Wbudowana sygnalizacja pozwala na bieżąco monitorować stan zużycia wkładów. Nowoczesne zabezpieczenia wyposażone są w moduły wymienne, co pozwala na błyskawiczną konserwację bez rozkopywania całej rozdzielnicy. Regularna kontrola stanu technicznego to najlepszy sposób, by mieć pewność, że instalacja pozostaje w pełni zabezpieczona.

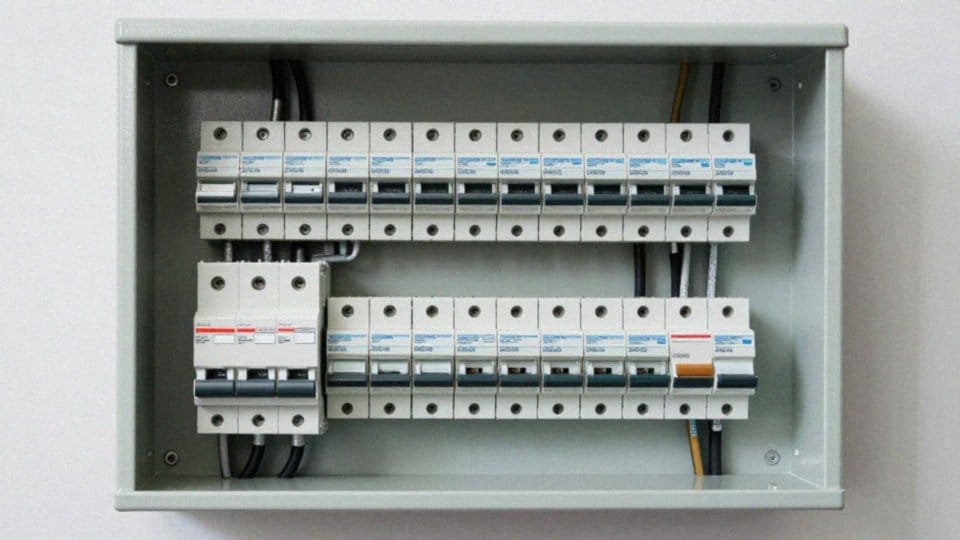

Czy ogranicznik przepięć chroni przed piorunem?

Ogranicznik przepięć stanowi kluczowy segment zabezpieczeń, jednak w pojedynkę nie gwarantuje pełnego bezpieczeństwa, zwłaszcza gdy piorun uderza bezpośrednio w obiekt. Aby skutecznie uchronić posesję przed katastrofalnymi skutkami wyładowań, niezbędne jest wdrożenie kompletnej instalacji odgromowej zgodnej z normą PN-EN 62305. Taki system opiera się na harmonijnym współdziałaniu:

• odgromników,
• precyzyjnie wykonanego uziemienia,
• połączeń wyrównawczych,

które wspólnie przejmują i bezpiecznie odprowadzają gigantyczną energię prądu piorunowego. Pierwszą linię obrony stanowią ograniczniki klasy B (typ 1), które absorbują znaczną ilość ładunku, znacząco obniżając ryzyko trwałych uszkodzeń. Ich skuteczność zależy jednak od:

• właściwej analizy zagrożeń,
• optymalnego poprowadzenia przewodów odprowadzających.

Kluczem do sukcesu jest tutaj kaskadowa konfiguracja SPD, łącząca stopnie T1, T2 oraz T3. Aby te urządzenia ze sobą współpracowały, wymagają one zachowania odpowiednich odległości instalacyjnych, co pozwala uzyskać pełną koordynację energetyczną. Zlekceważenie wymogu stosowania certyfikowanych podzespołów czy zaniedbania w systemie uziemień mogą skończyć się tragicznie – od awarii delikatnej elektroniki po wybuch pożaru. Prawdziwa ochrona to efekt synergii między fizyczną infrastrukturą odgromową a zaawansowaną techniką zabezpieczeń przepięciowych. Dopiero takie zintegrowane podejście pozwala realnie zminimalizować zagrożenia płynące z natury.

Jak dobrać ochronnik przeciwprzepięciowy do instalacji domowej?

Wybór odpowiedniego ochronnika przepięć to zadanie wymagające dopasowania zabezpieczeń do realnego obciążenia instalacji. Dziś, gdy w naszych domach coraz częściej spotykamy panele fotowoltaiczne, pompy ciepła i rozbudowaną automatykę, kluczowe staje się podejście systemowe. Zaczynamy od oceny ryzyka oraz lokalizacji punktów, w których przewody wnikają do budynku.

Skuteczna strategia opiera się na kaskadowości, czyli łączeniu urządzeń o różnym przeznaczeniu:

• ochronniki typu pierwszego sprawdzają się przy bezpośrednim zagrożeniu wyładowaniami,
• typ drugi dba o bezpieczeństwo rozdzielnicy,
• typ trzeci montuje się bezpośrednio przy czułych odbiornikach, na przykład przy gniazdkach zasilających delikatną elektronikę.

Kluczowymi parametrami przy zakupie są:

• prąd udarowy, dostosowany do oszacowanego ryzyka,
• możliwie niskie napięcie pracy Uc, co bezpośrednio przekłada się na efektywność ochrony sprzętu.

Warto też zwrócić uwagę na układ połączeń – konfiguracje typu 3+1 lub 4+0 dobiera się w zależności od specyfiki sieci. Wybór między technologią warystorową, iskiernikową czy hybrydową podyktowany jest natomiast rodzajem przepięć, z jakimi instalacja może mieć do czynienia. Nowoczesne moduły często posiadają wbudowaną sygnalizację zużycia, a zaawansowane systemy wspierają diagnostykę zdalną oraz standard ImpulseCheck, co jest zgodne z normami PN-EN 61643-11.

Zabezpieczenie przeciwprzepięciowe — schemat podłączenia i montaż

Pamiętaj jednak, że nawet najlepszy sprzęt nie spełni swojej roli, jeśli zostanie źle zainstalowany. Montaż należy powierzyć wykwalifikowanemu elektrykowi, który dopilnuje krótkich połączeń do szyny wyrównawczej i zachowa odpowiednie odległości między stopniami ochrony. Uniknięcie błędów, takich jak brak uziemienia czy nieprawidłowe klasy zabezpieczeń, to fundament gwarantujący bezpieczeństwo Twojej instalacji.

Gdzie montować ogranicznik w rozdzielnicy?

W rozdzielnicy ogranicznik przepięć należy umieścić w taki sposób, aby prąd udarowy pokonywał jak najkrótszą drogę do uziemienia. Najlepiej sprawdza się montaż na szynie DIN w bezpośrednim sąsiedztwie głównej szyny wyrównawczej. Skracając przewody fazowe i ochronne do minimum, skutecznie redukujemy indukcyjność, co bezpośrednio przekłada się na wyższą wydajność całego układu.

W przypadku rozbudowanych instalacji kaskadowych stosujemy podział na konkretne typy urządzeń:

• Typ 1: montujemy w głównej rozdzielnicy, tuż przy wejściu zasilania do obiektu, co zapewnia najkrótsze połączenie z uziomem lub instalacją odgromową,
• Typ 2: instalujemy w rozdzielnicy głównej lub podrozdzielnicach, zawsze przed zabezpieczeniami nadmiarowoprądowymi, dbając o zachowanie selektywności zadziałania,
• Typ 3: to rozwiązania punktowe, montowane bezpośrednio przy wrażliwym sprzęcie, na przykład w puszkach instalacyjnych czy szafach teleinformatycznych.

Wybór liczby biegunów musi być podyktowany układem sieci. W systemach TN-S, gdzie przewód neutralny oddzielono od ochronnego, idealnie sprawdza się układ 3+1, który wyraźnie poprawia ochronę przy przepięciach międzyfazowych. Z kolei konfiguracja 4+0 jest dedykowana sieciom umożliwiającym bezpośrednie łączenie wszystkich faz oraz przewodu neutralnego z uziomem.

Pamiętaj, aby po montażu upewnić się, że wskaźnik zużycia wkładki jest dobrze widoczny na froncie rozdzielnicy. Wszystkie połączenia wyrównawcze powinny być wykonane przewodami o przekroju zgodnym z aktualnymi normami. Ze względu na ryzyko wystąpienia łuków elektrycznych oraz konieczność zachowania poprawnej koordynacji energetycznej między stopniami, prace te musi wykonać wykwalifikowany fachowiec. Tylko profesjonalny montaż gwarantuje pełne bezpieczeństwo, a zachowanie odpowiednich odstępów między przewodami fazowymi a uziomem znacząco ogranicza ryzyko groźnych sprzężeń w trakcie wyładowań atmosferycznych.

Jak rozpoznać zużycie ogranicznika przepięć?

Sprawdzenie stanu technicznego ogranicznika przepięć opiera się na dwóch filarach: bieżącej kontroli wskaźników fizycznych oraz systematycznych testach laboratoryjnych. Najmniej skomplikowanym sposobem oceny jest rzut oka na okienko kontrolne modułu. Jeśli wbudowana sygnalizacja mechaniczna zmieni barwę z zielonej na czerwoną, to wyraźny sygnał, że wkład utracił swoje właściwości ochronne i wymaga bezzwłocznej wymiany.

W bardziej zaawansowanych instalacjach proces ten często wspierają systemy zdalnego monitorowania, takie jak ImpulseCheck, które automatycznie czuwają nad parametrami pracy urządzenia. Gdy brakuje nowoczesnej automatyki, niezbędne stają się okresowe przeglądy techniczne w myśl normy PN-EN 61643-11. Wykwalifikowany elektryk podczas takiej inspekcji skupia się głównie na:

• pomiarze napięcia resztkowego,
• weryfikacji ciągłości uziemienia.

Każdy odczyt wykraczający poza dane z dokumentacji technicznej sugeruje degradację warystorów – efekt częstych wyładowań, które z czasem osłabiają ich strukturę. Warto pamiętać, że żywotność tych komponentów nie jest nieskończona. Każde skutecznie przejęte przepięcie pozostawia trwały ślad, powoli obniżając wydolność prądową układu.

Wyłącznik przepięciowy trójfazowy — jak wybrać i zainstalować?

Poza pomiarami elektrycznymi warto zwracać uwagę na ślady fizycznego zużycia, takie jak:

• nadtopienia obudowy,
• przerwane połączenia wewnętrzne.

Regularne testowanie ograniczników klasy I, II i III to najskuteczniejszy sposób, by uniknąć sytuacji, w której instalacja pozostaje bez ochrony w kluczowym momencie. W sytuacjach wątpliwych zawsze najrozsądniej jest wezwać profesjonalny serwis, aby mieć pewność, że system pozostaje w pełni sprawny.
