Której klasy ogranicznik przepięciowy przedstawiono na rysunku?
Element widoczny na rysunku to ogranicznik przepięć klasy D, odpowiadający urządzeniom typu 3 według normy PN-EN 61643-11. Jego głównym zadaniem jest zabezpieczanie wrażliwych odbiorników końcowych, dlatego montuje się go w ich bezpośrednim sąsiedztwie.
Kluczową rolę w jego pracy odgrywają dwa parametry:
- prąd wyładowczy In,
- napięcie otwarcia Uoc.
Warto pamiętać, że ze względu na swoją specyfikę, ten typ ogranicznika wykazuje mniejszą odporność na prądy udarowe Iimp niż modele wyższych klas. Jest to jednak w pełni zamierzone, gdyż zadaniem urządzenia jest eliminacja jedynie tzw. przepięć resztkowych w instalacjach niskiego napięcia.
W praktyce moduł ten stanowi trzeci i ostatni etap w hierarchicznym systemie ochrony przed wyładowaniami. Jeśli chcesz mieć pewność co do dokładnych możliwości technicznych danego modelu, najlepiej zajrzeć do specyfikacji producenta, gdzie precyzyjnie opisano wszystkie warunki eksploatacji.
Gdzie stosować ograniczniki klasy D?
Ograniczniki klasy D to niezawodne rozwiązania stosowane w instalacjach niskonapięciowych, które najlepiej sprawdzają się w bezpośrednim sąsiedztwie delikatnych sprzętów. Ich obecność jest niezbędna wszędzie tam, gdzie wrażliwa elektronika – od komputerów po zaawansowane systemy sterowania – wymaga szczególnej troski przed skutkami nagłych przepięć.
Zgodnie z wytycznymi normy IEC 62305, główną rolą tych urządzeń jest eliminacja przepięć resztkowych. Aby system był naprawdę skuteczny, najlepiej instalować ograniczniki w:
- punktach wejścia przewodów do budynku,
- tuż przy gniazdach zasilających urządzenia drugiej klasy ochronności.
Warto jednak pamiętać, że nawet najlepszy moduł nie zapewni pełnego bezpieczeństwa w izolacji. Ochrona przeciwprzepięciowa staje się naprawdę efektywna dopiero wtedy, gdy współpracuje z kompletnym systemem odgromowym, w tym z odpowiednio wykonanym uziomem. Stosowanie tych komponentów to doskonały sposób na zabezpieczenie się przed kosztownymi awariami spowodowanymi krótkotrwałymi, lecz destrukcyjnymi impulsami energetycznymi. Nic dziwnego, że stały się one standardem w nowoczesnej infrastrukturze sieciowej oraz w inteligentnych systemach automatyki budynkowej, gdzie pewność działania ma priorytetowe znaczenie.

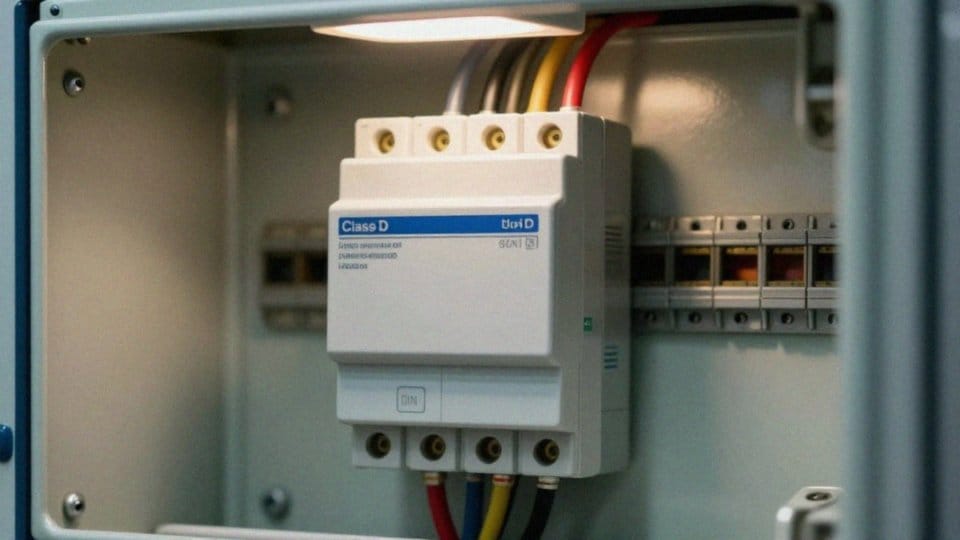

Jak działa ogranicznik przepięciowy klasy D?
Ogranicznik przepięciowy klasy D zabezpiecza urządzenia, wykorzystując w swoim wnętrzu elementy nieliniowe, takie jak warystory lub iskierniki. Ich rola jest prosta, lecz kluczowa: błyskawiczne reagowanie na gwałtowne skoki napięcia. W typowych warunkach pracy komponenty te wykazują dużą impedancję, dzięki czemu pozostają odizolowane od instalacji. Sytuacja zmienia się drastycznie w momencie udaru, kiedy to oporność spada w ułamku sekundy. Umożliwia to skierowanie nadmiaru niebezpiecznej energii prosto do uziomu lub przewodu ochronnego.
Dzięki tej zdolności do szybkiej absorpcji prądu, urządzenie skutecznie redukuje przepięcia do poziomu bezpiecznego dla wrażliwej elektroniki, czyli tzw. poziomu ochrony napięciowej. Ostateczna efektywność ochrony jest jednak uzależniona nie tylko od szybkości reakcji samych podzespołów, ale przede wszystkim od jakości montażu. Nawet najlepszy ogranicznik zawiedzie, jeśli instalacja będzie wykonana nieumiejętnie.
Zbyt długie przewody drastycznie zwiększają indukcyjność, co skutecznie podważa sens stosowania zabezpieczeń. Warto zatem zadbać o:
- krótkie,
- pewne połączenia,
- użycie odpowiednich łączników,
- minimalizację niepożądanych spadków napięcia w trakcie odprowadzania ładunku.
Wybierając konkretny model, zawsze warto sugerować się napięciem znamionowym wskazanym przez producenta, co pozwoli idealnie dopasować sprzęt do specyfiki danej sieci.
Jak łączyć ogranicznik z zabezpieczeniami nadprądowymi?
Kluczem do poprawnej współpracy ogranicznika z zabezpieczeniem nadprądowym jest precyzyjny dobór wyłącznika. Powinien on posiadać prąd znamionowy oraz charakterystykę ściśle dopasowaną do wymogów dokumentacji technicznej, co zabezpieczy ogranicznik przed skutkami zbyt długiego przepływu prądu po ustąpieniu udaru. Właściwa konfiguracja tych parametrów eliminuje ryzyko niepotrzebnych wyłączeń przy przelotnych impulsach, skutecznie chroniąc komponenty przed przegrzaniem.
W samej rozdzielnicy ogranicznik musi zostać zainstalowany przed obiegiem, który ma za zadanie chronić, z zachowaniem bezpośredniego połączenia z przewodem PE. Skrócenie przewodów do minimum jest tu kluczowe, gdyż pozwala znacząco ograniczyć spadki napięcia i tym samym podnieść sprawność całego systemu.
W rozbudowanych instalacjach wielostopniowych łączy się urządzenia typu 1, 2 oraz 3, co odpowiada odpowiednio próbom klasy I, II i III. Podczas projektowania schematu połączeń nie wolno zapominać o impedancji pętli zwarcia oraz specyfice lokalnego uziemienia. Zastosowanie złącz samozaciskowych nie tylko przyspiesza montaż, ale przede wszystkim pomaga w utrzymaniu niskiej impedancji styków.
Choć wyłącznik nadprądowy stanowi podstawę ochrony, warto uzupełnić układ o zabezpieczenie różnicowoprądowe, zwiększające bezpieczeństwo przeciwporażeniowe. Całość instalacji powinna być przemyślana pod kątem selektywności zabezpieczeń przy możliwych prądach zwarciowych, przy czym najwyższa staranność wykonania wszystkich połączeń wewnątrz rozdzielnicy pozostaje sprawą priorytetową.
Jak testować i konserwować ogranicznik przepięciowy?
Utrzymanie instalacji w pełnej sprawności wymaga systematycznych przeglądów wizualnych i pomiarów parametrów elektrycznych. W pierwszej kolejności zwróć uwagę na wskaźniki – np. lampki sygnalizacyjne lub przekaźniki bistabilne – które precyzyjnie informują o zużyciu warystora. Zmiana barwy znacznika lub aktywacja przekaźnika to bezpośredni sygnał, że urządzenie wymaga niezwłocznej wymiany.
Równie istotna jest diagnostyka oparta na:
- badaniu ciągłości połączeń,
- impedancji w torze ochronnym,
- regularnym sprawdzaniu rezystancji izolacji.
To pozwoli wykryć niewidoczne uszkodzenia dielektryka, które mogły powstać na skutek wcześniejszych skoków napięcia. Nie zapomnij o weryfikacji właściwości uziomu, gdyż to od jego rezystancji zależy skuteczność odprowadzania prądów udarowych. Każda silniejsza burza to pretekst, by rzetelnie sprawdzić parametry SPD i porównać je z wartościami Iimp oraz In określonymi przez producenta.
Do tych zadań wykorzystuj wyłącznie kalibrowany sprzęt, który zapewni dokładność pomiarów spadków napięcia. W bardziej zaawansowanych systemach warto również monitorować stan przekaźników podnapięciowych i czasowych. Wszystkie prace serwisowe, w tym przeglądy styków i przewodów, odnotowuj w dokumentacji technicznej – dzięki temu łatwiej zaplanujesz wymianę komponentów zgodnie z rekomendacjami fachowców.
Jak norma PN-EN 61643-11 wpływa na projekt instalacji?
Norma PN-EN 61643-11 to fundament, na którym opierają się wytyczne dotyczące projektowania systemów niskiego napięcia i precyzyjnego doboru ograniczników przepięć. Urządzenia te, podzielone na klasy 1, 2 oraz 3, wymagają od projektanta głębokiej analizy kluczowych parametrów, takich jak:
- prąd udarowy Iimp,
- znamionowy prąd wyładowczy In,
- napięcie otwarcia Uoc.
Ich odpowiednia konfiguracja stanowi o skuteczności koordynacji energetycznej całej instalacji. Kluczem do sukcesu jest dopasowanie klasy urządzenia do punktu, w którym znajduje się ono w strukturze budynku. Ograniczniki typu 1, certyfikowane zgodnie z próbami klasy I, montuje się zazwyczaj przy samym wejściu linii zasilającej do obiektu. Z kolei urządzenia typu 2 trafiają do głównych rozdzielnic, a najdelikatniejsze komponenty, wymagające ochrony typu 3, są zabezpieczane tuż przy odbiornikach.
Aby cały układ działał efektywnie, należy maksymalnie ograniczyć impedancję przewodów, co pozwala zminimalizować niebezpieczne przepięcia resztkowe docierające do czułej elektroniki. Projektowanie musi wykraczać poza sam wybór komponentów – istotna jest ścisła współpraca SPD z systemem odgromowym (zgodnie z IEC 62305) oraz dbałość o parametry uziomu. Rzetelne pomiary impedancji pętli zwarcia oraz przemyślany dobór zabezpieczeń nadprądowych gwarantują, że elementy ograniczające będą chronione przed skutkami zwarć.
Stosując sprawdzone rozwiązania, takie jak warystory czy iskierniki, warto pamiętać o profesjonalnym trasowaniu przewodów i wykorzystaniu certyfikowanych złączek. Takie podejście to nie tylko gwarancja wysokiej jakości wykonania, ale przede wszystkim spokój o pełne spełnienie restrykcyjnych wymogów bezpieczeństwa.
Jak norma IEC 62305 uzasadnia stosowanie klasy D?
W obiektach szczególnie zagrożonych awariami elektroniki, norma IEC 62305 wskazuje ograniczniki klasy D jako fundament skutecznej ochrony odgromowej. Kluczowym zadaniem tych urządzeń jest tłumienie udarów atmosferycznych i indukowanych do wartości, które nie zagrażają wrażliwym systemom sterowania ani komputerom. Wdrażając te zalecenia, specjaliści skupiają się na czterech obszarach:
- zdolność komponentów do pochłaniania energii,
- stosowanie elementów o podwyższonej odporności na prądy udarowe,
- koordynacja energetyczna,
- wykorzystanie wysokiej klasy warystorów lub iskierników.
Norma wprowadza również obowiązek precyzyjnej oceny ryzyka, co wymusza montaż zabezpieczeń nie tylko przy wejściach zasilania, lecz także w końcowych punktach dystrybucji energii. Łącząc te działania z odpowiednią separacją przewodów i solidnym uziemieniem, można niemal całkowicie wyeliminować prawdopodobieństwo poważnych awarii wywołanych przez wyładowania. Finalnie to właśnie rygorystyczne przestrzeganie wytycznych IEC 62305 gwarantuje stabilną i niezawodną pracę systemów elektrycznych.
